2.2 热性能

DSP 内核的负载电流范围通常为 3A 至 5.5A。这些较高的负载会产生大量热量。由于光学模块在狭小的空间内有大量的发热元件，其内部的温度会显著升高。这个较高的内部温度即为光学模块内每个器件的环境温度。若要在热额定值内运行每个器件，需要确保温升足够低。

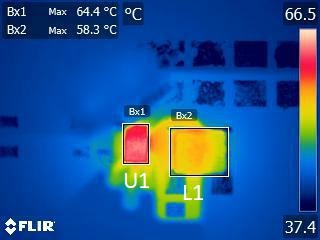

图 2-3 所示为 TPS62866 在 6A 满负载下的热像图。在这个最高电流下，IC 仅出现 40°C 的中等温升，而小型电感器的温升甚至更小。即使在高于 70°C 的环境温度下，两个元件仍能在其 125°C 的额定温度范围内正常运行。处理器内核在稳态非峰值运行中消耗的负载电流通常较低，这会产生较少的功率损失和较低的温升，从而能够在较高的环境温度下运行。表 2-2 所示为不同负载条件下的 IC 热性能。

运行条件：VIN = 3.3V，6A 时 VOUT = 0.9V
图 2-3 为 6A DSP 内核电压轨供电的 TPS62866 产生 40°C 的中度温升
表 2-2 TPS62866 热性能
负载IOUT = 2.0 AIOUT = 4.0 AIOUT = 6.0 A
温升9.1°C25.8°C41.5°C

信号处理链中的某些元件对温度很敏感，可能会随着温度的变化而出现性能漂移。因此，必须使 IC 温升保持尽可能小。
