2.1.2 FCAL_xxxx_ADJ

在寄存器 R0 中，FCAL_LPFD_ADJ 和 FCAL_HPFD_ADJ 分别用于在相位检测器频率 fPD 过低或过高时调整校准速度。

在大多数用例中，fPD 不会低于 10MHz，因此FCAL_LPFD_ADJ 基本用不上。

相反，如果 fPD 过高，则应适当设置 FCAL_HPFD_ADJ 以减慢校准速度。

GUID-E67FEBC0-8C6F-4088-857D-93B28BA840A8-low.png图 2-6 FCAL_HPFD_ADJ = 0x0 (fPD ≤ 100MHz)

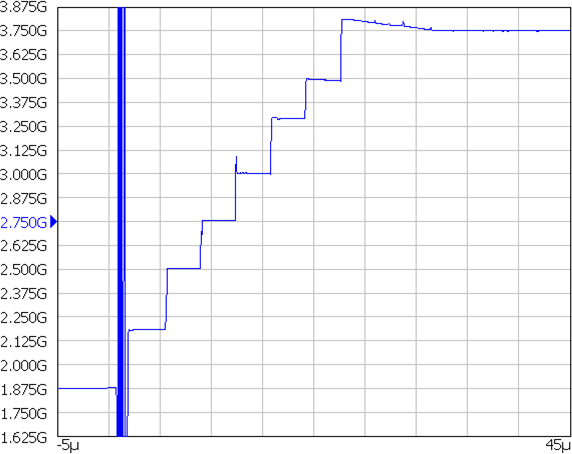

GUID-192B1512-FE46-4CE4-B9FD-07187E45EB65-low.png图 2-8 FCAL_HPFD_ADJ = 0x2 (150 < fPD ≤ 200MHz)
GUID-CC0026E7-D9AB-487A-8EF7-38FA66D8234F-low.png图 2-7 FCAL_HPFD_ADJ = 0x1 (100 < fPD ≤ 150MHz)

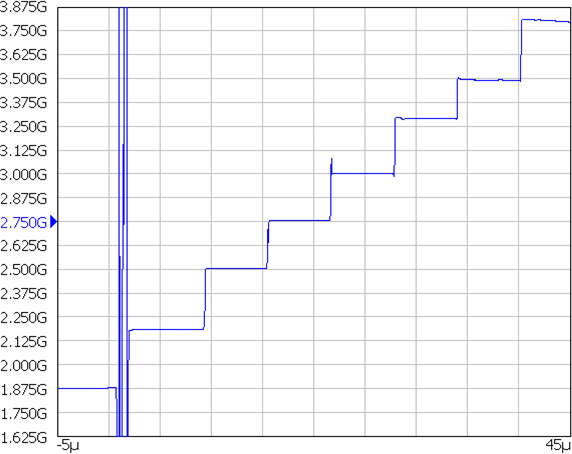

GUID-7C54F9FE-FD88-440B-B1BE-9A46DA251905-low.png图 2-9 FCAL_HPFD_ADJ = 0x3 (fPD > 200MHz)

状态机时钟频率在此处保持不变，但随着 FCAL_HPFD_ADJ 值的升高，校准速度会降低。
