2.2.1 VCO_SEL

在寄存器 R20 中，VCO_SEL 定义了在 VCO 校准开始时使用的 VCO 内核。以下各示例比较了不同 VCO_SEL 设置下（VCO 上跳和下跳）的校准时间。

GUID-6EED8104-FE91-4E76-B0A0-C5005D75EFFD-low.png图 2-16 VCO_SEL = 1，上跳

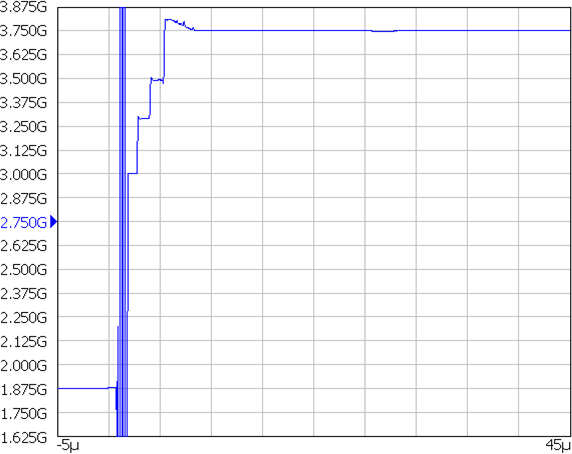

GUID-45901C5A-DB43-481A-A4CD-D03DC1CF5830-low.png图 2-18 VCO_SEL = 4，上跳
GUID-BF47499D-148D-4FC9-8F13-8985CD32E593-low.png图 2-17 VCO_SEL = 1，下跳

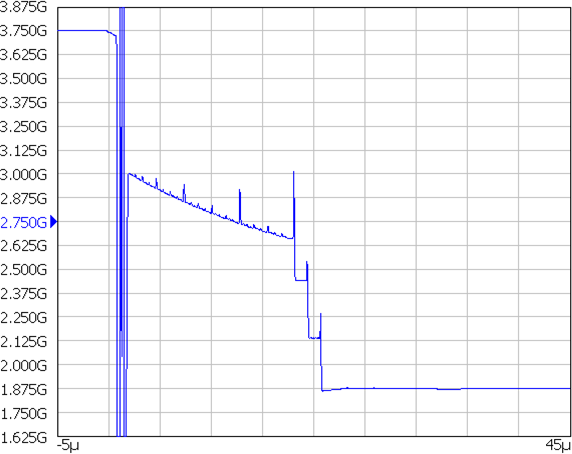

GUID-DE04F135-DEA4-46CB-91D8-F7E040417D40-low.png图 2-19 VCO_SEL = 4，下跳

VCO_SEL 对上跳和下跳的校准时间都有影响。在上面的示例中，如果我们使用 VCO4 作为起始 VCO，上跳校准时间会更短。但是，下跳校准时间比使用 VCO1 作为起始 VCO 时更长。在某些用例中，将此设置设为 VCO1 或 VCO7 可能很有益，一种均衡的方法应使其从整个 VCO 覆盖范围的中间开始。
