3.6 通过仿真优化 RC 滤波器值（第 1 部分）

现在电路已设置好用于仿真，第一步是运行基本瞬态分析，以确保一切正常运行并检查初始稳定。可以通过以下 TINA-TI 菜单选项来运行瞬态分析：“Analysis”→“Transient...”

应在让电路稳定几个采样周期后再捕获稳定，因此选择 2.5μs 至 5.5μs 的时间段，如图 3-5 所示。这样便可捕获完整的第 3 个和第 4 个采样周期（由于触发频率为 1MHz，因此每个周期为 1us）。

GUID-C2D8837A-37D6-4710-90C1-CB915947EA4F-low.png图 3-5 F280049 瞬态分析配置示例

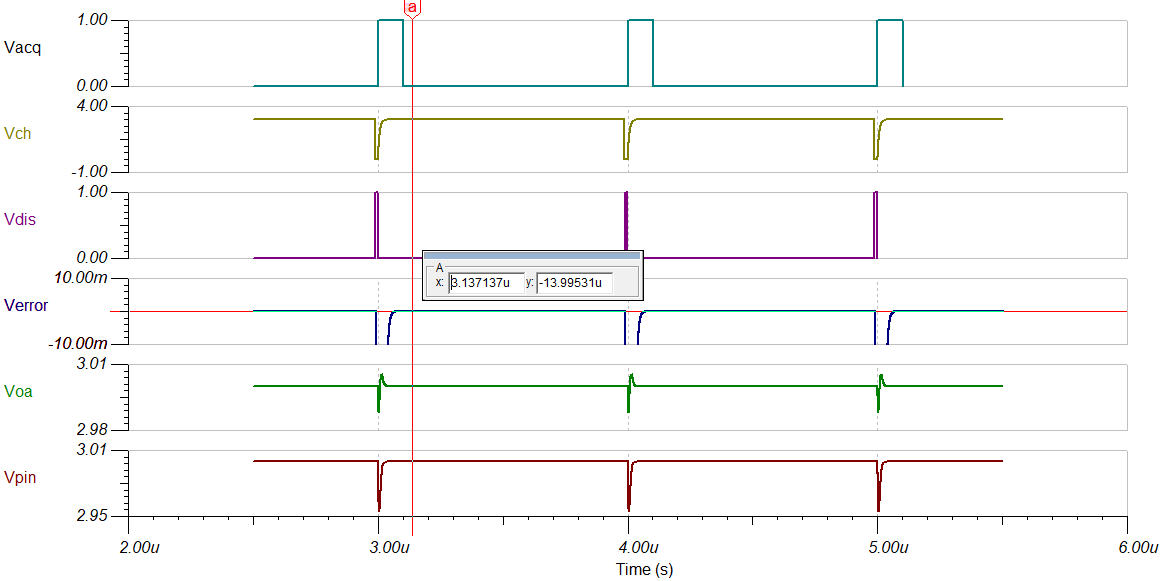

图 3-6 显示了分离输出后的瞬态仿真输出波形（“View”→“Separate outputs”）。误差电压标度也进行了调整，以显示 +10mV 至 -10mV 的范围（双击“Verror”，在“Lower limit”字段中输入 -10m，在“Upper limit”字段中输入 10m，然后点击“OK”）。

从该输出中可以清楚地看到：

  • 放电和采集时间符合预期
  • Voa 和 Vpin 上的瞬态幅度合理（小于 100mV，因此信号稳定将被视为小信号事件）
  • Verror 稳定至约 14µV，这完全处于 366µV 的误差目标范围内
GUID-E315A1E8-526A-4A02-9FDE-E56EB0294CA6-low.png图 3-6 F280049 初始瞬态结果示例
