3.4 构建 ADC 输入模型

OPA2350 模型与提供的 F28004x_Ext.TSC ADC 输入模型相结合。除了将驱动放大器设置为 OPA2350 外，还在 TINA-TI 文件上执行了以下操作来准备仿真：

  • 将运算放大器电源设置为适当的电压（5.0V 和接地）
  • 将 Vin 设置为满量程电压 (3.0V)
  • 将 Cs 和 Cp 初始值设置为满量程电压 (3.0V)
  • 将 Voa_ss 设置为从直流节点电压分析（在下一节中演示）获得的电压
  • 将 Tacq 和 Tdis 源周期设置为 1000ns（1MHz 触发频率）
  • 将 Tacq 源 S+H 时间设置为 100ns
  • 根据从特定于器件的数据手册中获得的值来设置 Cp、Ron 和 Ch 值
  • 将 Cs 设置为计算器提供的标称值
  • 将 Rs 设置为计算器提供的范围中的值（通过设置 Vcont）

初始电路如图 3-2 所示，tacq 和 tdis 的时序如图 3-3 和图 3-4 所示。

GUID-DE8D80AD-1DBC-4DDF-9446-7E9AA34DB21C-low.png图 3-2 F280049 TINA-TI 电路示例

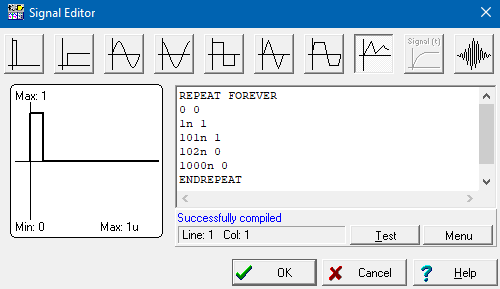

GUID-4F14F59E-9FC9-425D-8CC4-4419191F66A3-low.png图 3-3 F280049 Tacq 源时序示例

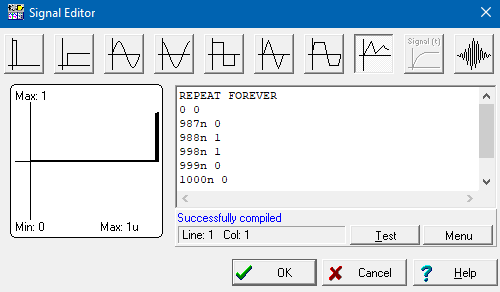

GUID-09AA9767-47B8-4311-BF6A-9AD284177B7A-low.png图 3-4 F280049 Tdis 源时序示例
