3 说明

TPS709-Q1 系列线性稳压器是针对功耗敏感型应用而设计的超低静态电流器件。高精度带隙与误差放大器可提供 2% 的过热精度。这些器件的静态电流仅为 1µA，专门针对由电池供电且要求极低空闲功耗的常开系统而设计。该系列器件还具有热关断、电流限制和反向电流保护功能，提升了器件安全性。

通过将使能 (EN) 引脚下拉至低电平可将这些稳压器置于关断模式。该模式的关断电流低至 150nA（典型值）。

TPS709-Q1 系列采用 WSON-6 和 SOT-23-5 封装。

封装信息
器件型号 封装(1) 封装尺寸(2)
TPS709-Q1 DBV（SOT-23，5） 2.9mm × 2.8mm
DRV（WSON，6） 2mm × 2mm
(1) 如需更多信息，请参阅机械、封装和可订购信息。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。



TPS709-Q1 典型应用电路典型应用电路

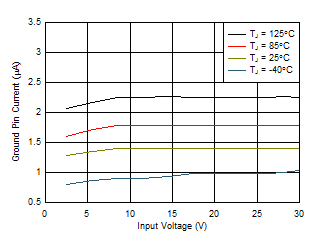

TPS709-Q1 接地电流与 VIN 和温度间的关系接地电流与 VIN 和温度间的关系
