ZHCSC15D December   2013  – August 2025 TPS709-Q1

PRODUCTION DATA

  1.   1
  2. 1 特性
  3. 2 应用
  4. 3 说明
  5. 4 引脚配置和功能
  6. 5 规格
    1. 5.1 绝对最大额定值
    2. 5.2 ESD 等级
    3. 5.3 建议运行条件
    4. 5.4 热性能信息
    5. 5.5 电气特性
    6. 5.6 时序要求
    7. 5.7 开关特性
    8. 5.8 典型特性
  7. 6 详细说明
    1. 6.1 概述
    2. 6.2 功能方框图
    3. 6.3 特性说明
      1. 6.3.1 欠压锁定 (UVLO)
      2. 6.3.2 关断
      3. 6.3.3 反向电流保护
      4. 6.3.4 内部电流限制
      5. 6.3.5 热保护
    4. 6.4 器件功能模式
      1. 6.4.1 正常运行
      2. 6.4.2 压降运行
      3. 6.4.3 禁用
  8. 7 应用和实施
    1. 7.1 应用信息
      1. 7.1.1 输入和输出电容器注意事项
      2. 7.1.2 压降电压
      3. 7.1.3 瞬态响应
    2. 7.2 典型应用
      1. 7.2.1 设计要求
      2. 7.2.2 详细设计过程
      3. 7.2.3 应用曲线
    3. 7.3 电源相关建议
    4. 7.4 布局
      1. 7.4.1 布局指南
        1. 7.4.1.1 对于改进 PSRR 和噪声性能的电路板布局布线建议
        2. 7.4.1.2 功率耗散
      2. 7.4.2 布局示例
  9. 8 器件和文档支持
    1. 8.1 器件支持
      1. 8.1.1 开发支持
        1. 8.1.1.1 评估模块
        2. 8.1.1.2 Spice 模型
      2. 8.1.2 器件命名规则
    2. 8.2 文档支持
      1. 8.2.1 相关文档
    3. 8.3 接收文档更新通知
    4. 8.4 支持资源
    5. 8.5 商标
    6. 8.6 静电放电警告
    7. 8.7 术语表
  10. 9 修订历史记录
  11. 10机械、封装和可订购信息

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • DBV|5
  • DRV|6
散热焊盘机械数据 (封装 | 引脚)
订购信息

5.8 典型特性

在工作温度范围内（TJ = –40°C 至 125°C），IOUT = 10mA，VEN = 2V，COUT = 2.2μF，VIN = VOUT(nom) + 1V 或 2.7V（以较大者为准），除非另有说明。典型值为 TJ = 25°C 条件下的值。

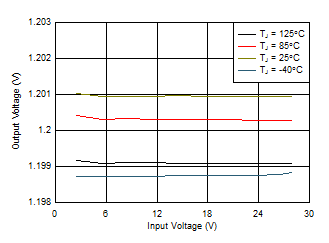

TPS709-Q1 1.2V 线路调节与 VIN 和温度间的关系

图 5-1 1.2V 线路调节与 VIN 和温度间的关系

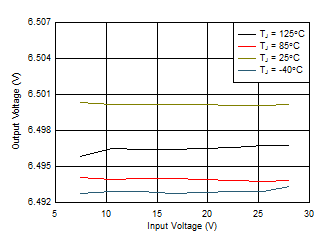

TPS709-Q1 6.5V 线路调节与 VIN 和温度间的关系

图 5-3 6.5V 线路调节与 VIN 和温度间的关系

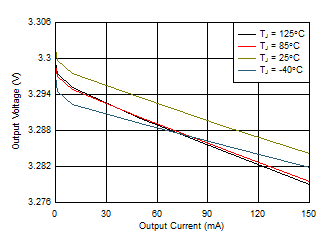

TPS709-Q1 3.3V 负载调节与 IOUT 和温度间的关系

图 5-5 3.3V 负载调节与 IOUT 和温度间的关系

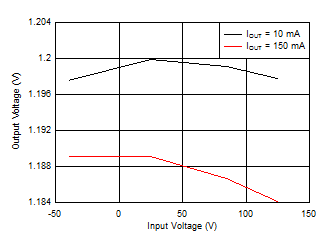

TPS709-Q1 1.2V 输出电压和温度间的关系

图 5-7 1.2V 输出电压和温度间的关系
TPS709-Q1 3.3V 压降电压与 IOUT 和温度间的关系

图 5-9 3.3V 压降电压与 IOUT 和温度间的关系

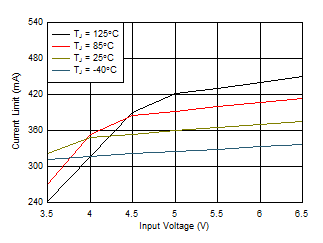

TPS709-Q1 1.2V 电流限制与 VIN 和温度间的关系

图 5-11 1.2V 电流限制与 VIN 和温度间的关系
TPS709-Q1 6.5V 电流限制与 VIN 和温度间的关系

图 5-13 6.5V 电流限制与 VIN 和温度间的关系

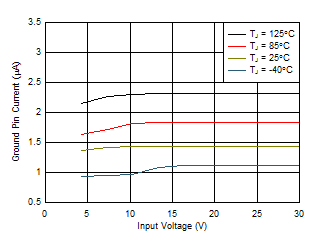

TPS709-Q1 3.3V 接地引脚电流与 VIN 和温度间的关系

图 5-15 3.3V 接地引脚电流与 VIN 和温度间的关系

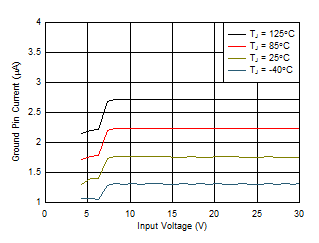

TPS709-Q1 3.3V 接地电流与 VIN 和温度间的关系（EN 悬空）

图 5-17 3.3V 接地电流与 VIN 和温度间的关系（EN 悬空）

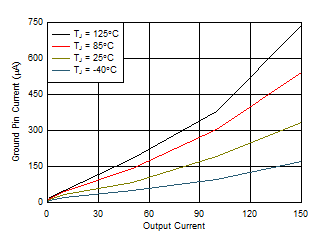

TPS709-Q1 3.3V 接地引脚电流与 IOUT 和温度间的关系

图 5-19 3.3V 接地引脚电流与 IOUT 和温度间的关系

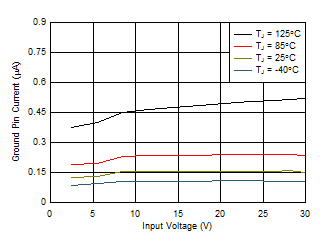

TPS709-Q1 1.2V 关断电流与 VIN 和温度间的关系

图 5-21 1.2V 关断电流与 VIN 和温度间的关系
TPS709-Q1 6.5V 关断电流与 VIN 和温度间的关系

图 5-23 6.5V 关断电流与 VIN 和温度间的关系

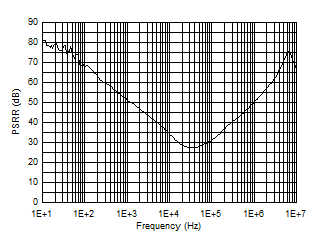

TPS709-Q1 电源抑制比与频率间的关系

图 5-25 电源抑制比与频率间的关系
TPS709-Q1 TPS70912-Q1 负载瞬态（0mA 至 50mA）
通道 2 = VOUT，通道 4 = IOUT，VIN = 2.7V
图 5-27 TPS70912-Q1 负载瞬态（0mA 至 50mA）

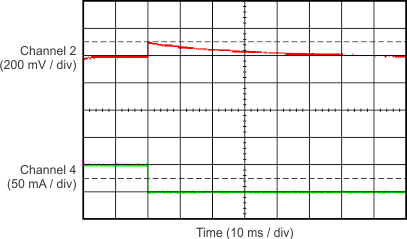

TPS709-Q1 TPS70912-Q1 负载瞬态（50mA 至 0mA）
通道 2 = VOUT，通道 4 = IOUT，VIN = 2.7V
图 5-29 TPS70912-Q1 负载瞬态（50mA 至 0mA）

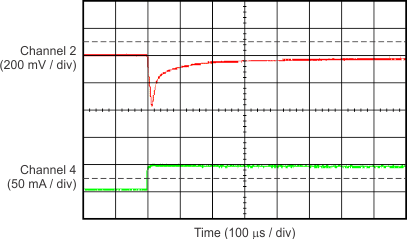

TPS709-Q1 TPS70933-Q1 负载瞬态（0mA 至 50mA）
通道 2 = VOUT，通道 4 = IOUT，VIN = 4.3V
图 5-31 TPS70933-Q1 负载瞬态（0mA 至 50mA）

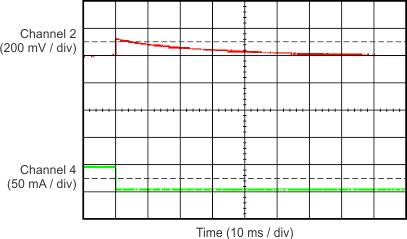

TPS709-Q1 TPS70933-Q1 负载瞬态（50mA 至 0mA）
通道 2 = VOUT，通道 4 = IOUT，VIN = 4.3V
图 5-33 TPS70933-Q1 负载瞬态（50mA 至 0mA）

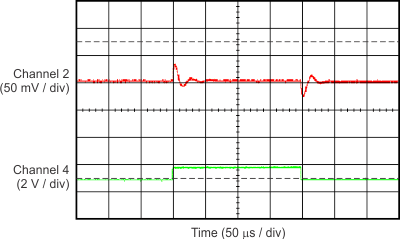

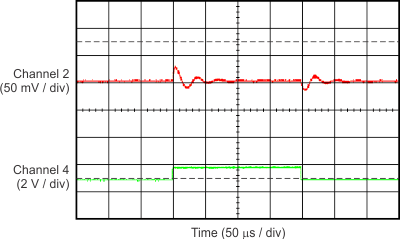

TPS709-Q1 TPS70912-Q1 线路瞬态（2.7V 至 3.7V）
通道 2 = VOUT，通道 4 = VIN，IOUT = 10mA
图 5-35 TPS70912-Q1 线路瞬态（2.7V 至 3.7V）

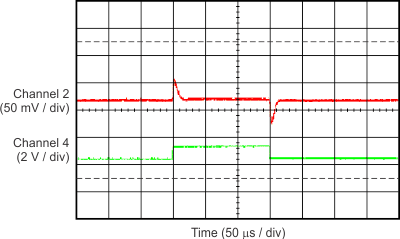

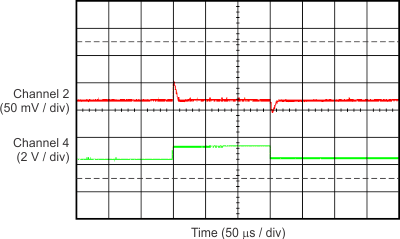

TPS709-Q1 TPS70933-Q1 线路瞬态（4.3V 至 5.3V）
通道 2 = VOUT，通道 4 = VIN，IOUT = 10mA
图 5-37 TPS70933-Q1 线路瞬态（4.3V 至 5.3V）

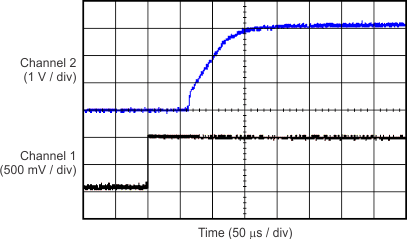

TPS709-Q1 通过使能上电
通道 1 = EN，通道 2 = VOUT，VIN = 4.3V，COUT = 2.2µF，TPS70633
图 5-39 通过使能上电

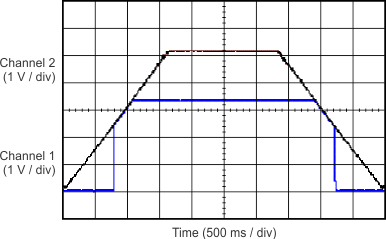

TPS709-Q1 上电和下电响应
通道 1 = VIN，通道 2 = VOUT，IOUT = 150mA，TPS70633
图 5-41 上电和下电响应

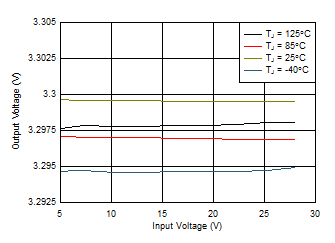

TPS709-Q1 3.3V 线路调节与 VIN 和温度间的关系

图 5-2 3.3V 线路调节与 VIN 和温度间的关系

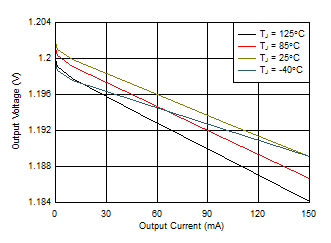

TPS709-Q1 1.2V 负载调节与 IOUT 和温度间的关系

图 5-4 1.2V 负载调节与 IOUT 和温度间的关系

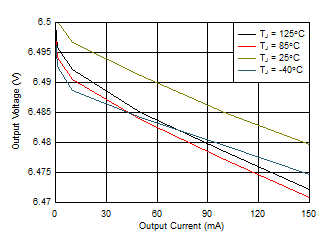

TPS709-Q1 6.5V 负载调节与 IOUT 和温度间的关系

图 5-6 6.5V 负载调节与 IOUT 和温度间的关系
TPS709-Q1 6.5V 压降电压与 VIN 和温度间的关系

图 5-8 6.5V 压降电压与 VIN 和温度间的关系
TPS709-Q1 压降电压与 IOUT 和温度间的关系

图 5-10 压降电压与 IOUT 和温度间的关系

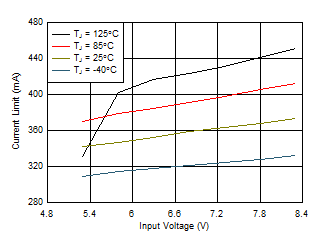

TPS709-Q1 3.3V 电流限制与 VIN 和温度间的关系

图 5-12 3.3V 电流限制与 VIN 和温度间的关系
TPS709-Q1 1.2V 接地引脚电流与 VIN 和温度间的关系

图 5-14 1.2V 接地引脚电流与 VIN 和温度间的关系

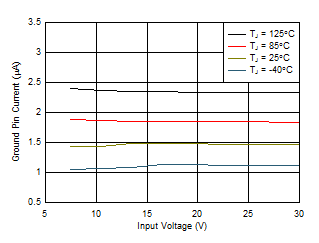

TPS709-Q1 6.5V 接地引脚电流与 VIN 和温度间的关系

图 5-16 6.5V 接地引脚电流与 VIN 和温度间的关系
TPS709-Q1 1.2V 接地引脚电流与 IOUT 和温度间的关系

图 5-18 1.2V 接地引脚电流与 IOUT 和温度间的关系

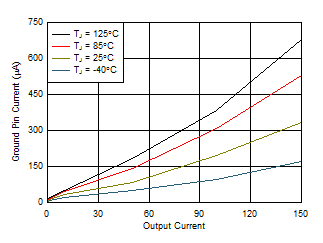

TPS709-Q1 6.5V 接地引脚电流与 IOUT 和温度间的关系

图 5-20 6.5V 接地引脚电流与 IOUT 和温度间的关系

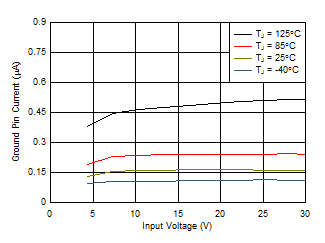

TPS709-Q1 3.3V 关断电流与 VIN 和温度间的关系

图 5-22 3.3V 关断电流与 VIN 和温度间的关系
TPS709-Q1 软启动时间与温度间的关系

图 5-24 软启动时间与温度间的关系

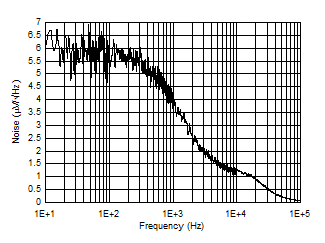

TPS709-Q1 噪声

图 5-26 噪声

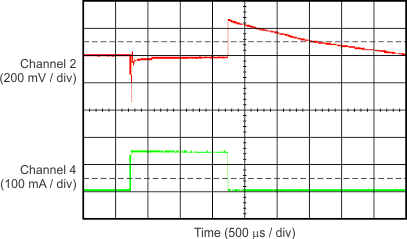

TPS709-Q1 TPS70912-Q1 负载瞬态（1mA 至 150mA）
通道 2 = VOUT，通道 4 = IOUT，VIN = 2.7V
图 5-28 TPS70912-Q1 负载瞬态（1mA 至 150mA）

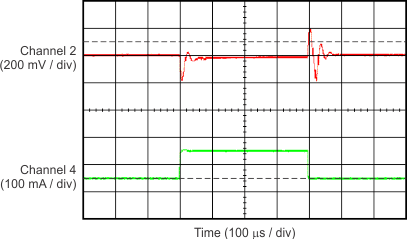

TPS709-Q1 TPS70912-Q1 负载瞬态（50mA 至 150mA）
通道 2 = VOUT，通道 4 = IOUT，VIN = 2.7V
图 5-30 TPS70912-Q1 负载瞬态（50mA 至 150mA）

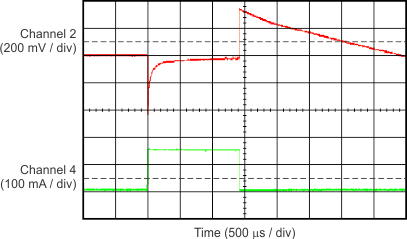

TPS709-Q1 TPS70933-Q1 负载瞬态（1mA 至 150mA）
通道 2 = VOUT，通道 4 = IOUT，VIN = 4.3V
图 5-32 TPS70933-Q1 负载瞬态（1mA 至 150mA）

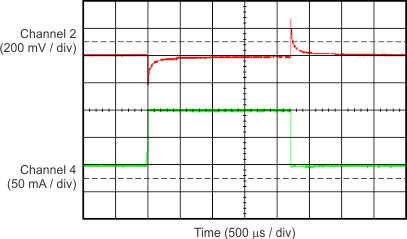

TPS709-Q1 TPS70933-Q1 负载瞬态（50mA 至 150mA）
通道 2 = VOUT，通道 4 = IOUT，VIN = 4.3V
图 5-34 TPS70933-Q1 负载瞬态（50mA 至 150mA）
TPS709-Q1 TPS70912-Q1 线路瞬态（2.7V 至 3.7V）
通道 2 = VOUT，通道 4 = VIN，IOUT = 50mA
图 5-36 TPS70912-Q1 线路瞬态（2.7V 至 3.7V）
TPS709-Q1 TPS70933-Q1 线路瞬态（4.3V 至 5.3V）
通道 2 = VOUT，通道 4 = VIN，IOUT = 50mA
图 5-38 TPS70933-Q1 线路瞬态（4.3V 至 5.3V）

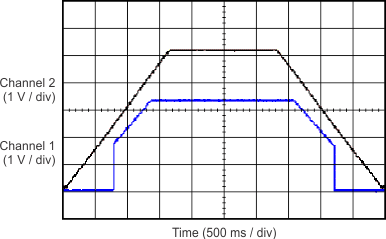

TPS709-Q1 上电和下电响应
通道 1 = VIN，通道 2 = VOUT，IOUT = 3mA，TPS70633

图 5-40 上电和下电响应
