8.2.3 应用曲线

TPS25200 VOUT 与 VIN 间的关系（0V 至 10V）
图 8-6 VOUT 与 VIN 间的关系（0V 至 10V）

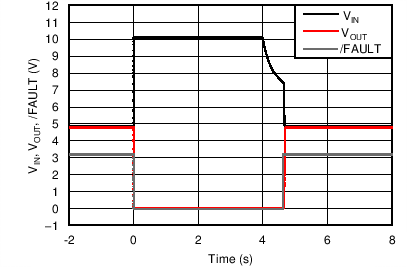

TPS25200 具有 100Ω 的脉冲过压
图 8-8 具有 100Ω 的脉冲过压
TPS25200 导通延迟和上升时间 150µF || 2.5Ω
图 8-10 导通延迟和上升时间 150µF || 2.5Ω

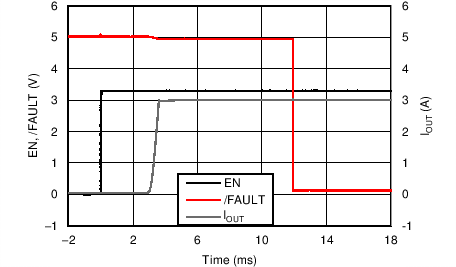

TPS25200 使能进入输出短接
图 8-12 使能进入输出短接
TPS25200 输出短接至 2.5Ω 负载恢复响应
图 8-14 输出短接至 2.5Ω 负载恢复响应

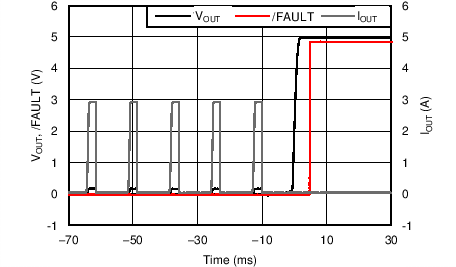

TPS25200 输出短接至无负载恢复响应
A.
图 8-16 输出短接至无负载恢复响应
TPS25200 50mΩ 热短接响应时间
图 8-18 50mΩ 热短接响应时间

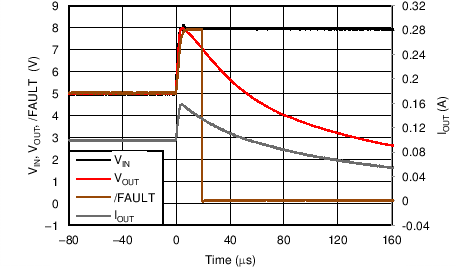

TPS25200 VIN 从 5V 阶跃至 8V，使用 4.7μF // 100Ω
图 8-7 VIN 从 5V 阶跃至 8V，使用 4.7μF // 100Ω

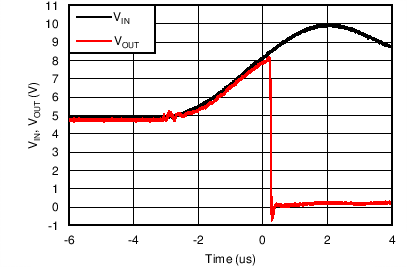

TPS25200 5V 至 10V OVLO 响应时间
图 8-9 5V 至 10V OVLO 响应时间

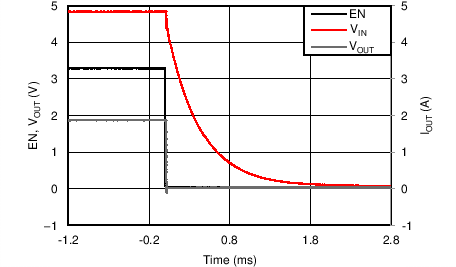

TPS25200 关断延迟和下降时间 150µF || 2.5Ω
图 8-11 关断延迟和下降时间 150µF || 2.5Ω

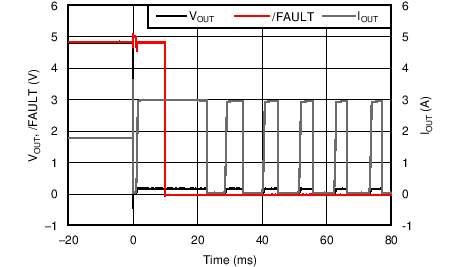

TPS25200 2.5Ω 到输出短接瞬态响应
图 8-13 2.5Ω 到输出短接瞬态响应
TPS25200 无负载至输出短接瞬态响应
图 8-15 无负载至输出短接瞬态响应

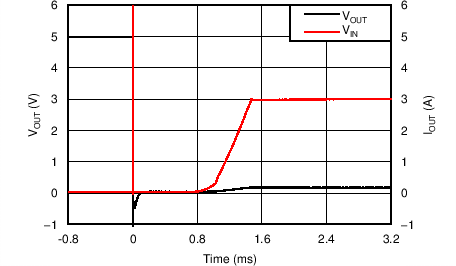

TPS25200 使用 50mΩ 进行热短接
图 8-17 使用 50mΩ 进行热短接
