7.4 器件功能模式

TPS25200 VIN 可承受高达 20V 的电压。在 0V 至 20V 范围内，它可分为四种模式，如 图 7-1 所示。

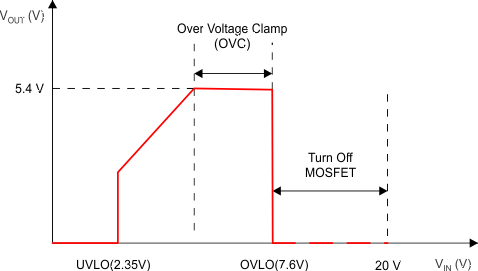

TPS25200 输出与输入电压间的关系图 7-1 输出与输入电压间的关系
