8.1 应用信息

TPS25200 是一款具有精密电流限制和过压钳位的 5V 电子保险丝。当移动数据卡器件等目标器件在 USB 端口热插拔时（如 图 8-1 所示），输入瞬态电压可能会因电缆电感而损坏目标器件。将 TPS25200 作为过压和过流保护器放置在移动设备的输入端可以保护这些目标器件。当流经电缆的寄生电感的电流突然变化时，也会发生输入瞬变。当 TPS25200 关闭内部 MOSFET 以响应过压或过流事件时，可能会发生这种情况。TPS25200 在输入侧无需旁路大容量电容器或其他外部过压保护元件，即可承受瞬态电压。TPS25200 还可在主机侧用作与 TPS2553 引脚对引脚兼容的传统电源开关。

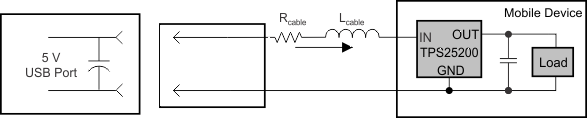

TPS25200 使用寄生电缆电阻和电感在 5V USB 端口热插拔图 8-1 使用寄生电缆电阻和电感在 5V USB 端口热插拔
