6.5.4 电流消耗图

就 C28x 内核数量而言，该器件有不同的器件型号。这三种型号是单 CPU (CPU1)、第二个 CPU 以非锁步模式运行的双 CPU（CPU1 + CPU2 非 LS），以及第二个 CPU 以锁步模式运行的双 CPU (CPU1 + CPU2 LS)。器件也可以在 VREG 禁用或启用模式下运行。本节提供了器件上频率、温度、VREG 模式和电流消耗之间关系（取决于运行模式）的典型表示。实际结果将因系统实现情况和具体条件而异。

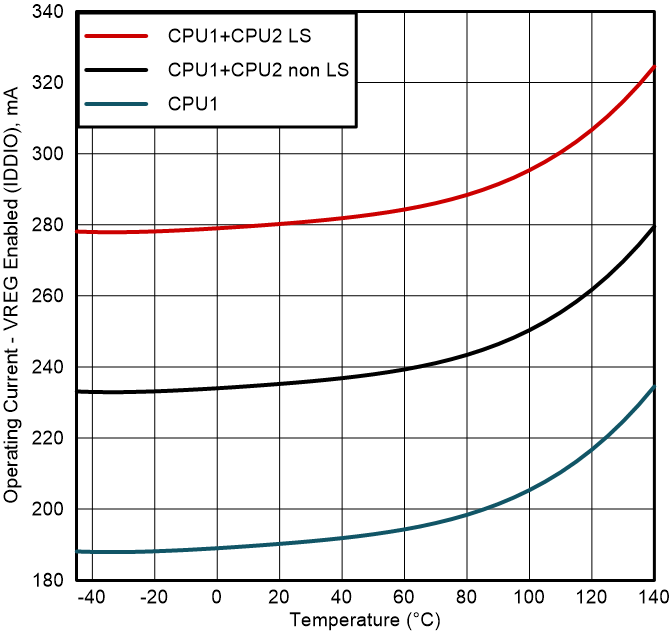

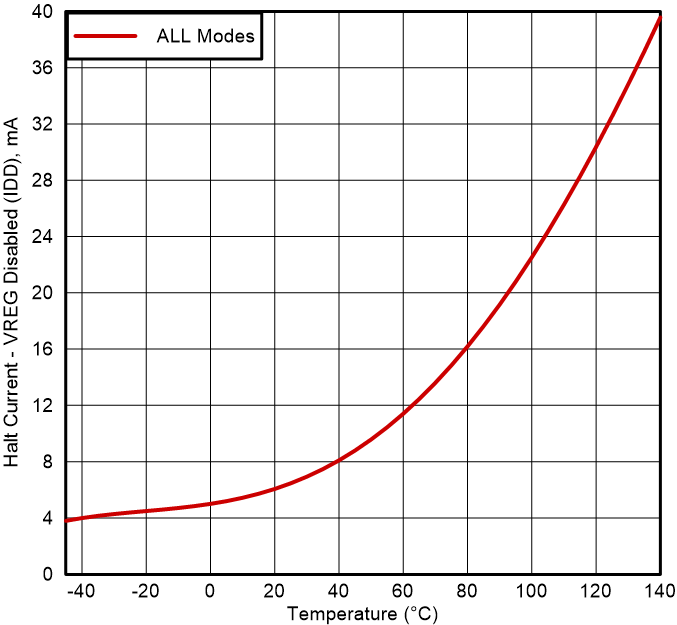

图 6-1 和 图 6-2 显示了温度范围内的典型运行模式电流。图 6-3 和 图 6-4 显示了温度范围内的典型待机模式电流。图 6-5 和 图 6-6 显示了温度范围内的典型空闲模式电流。图 6-7 和 图 6-8 显示了温度范围内的典型停止模式电流。

图 6-9、图 6-10 和 图 6-11 显示了禁用 VREG 时，器件在额定电压电源条件下 SYSCLK、温度和电流消耗之间关系的典型表示。

图 6-12、图 6-13 和 图 6-14 显示了启用 VREG 时，器件在额定电压电源条件下 SYSCLK、温度和电流消耗之间关系的典型表示。

TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型工作电流与温度间的关系 - 禁用 VREG图 6-1 典型工作电流与温度间的关系 - 禁用 VREG
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型待机电流与温度间的关系 - 禁用 VREG图 6-3 典型待机电流与温度间的关系 - 禁用 VREG
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型空闲电流与温度间的关系 - VREG 禁用图 6-5 典型空闲电流与温度间的关系 - VREG 禁用
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型停止电流与温度间的关系 - VREG 禁用图 6-7 典型停止电流与温度间的关系 - VREG 禁用
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型工作电流与 SYSCLK 间的关系 - VREG 禁用 (-40°C)图 6-9 典型工作电流与 SYSCLK 间的关系 - VREG 禁用 (-40°C)
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型工作电流与 SYSCLK 间的关系 - VREG 禁用 (125°C)图 6-11 典型工作电流与 SYSCLK 间的关系 - VREG 禁用 (125°C)
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型工作电流与 SYSCLK 间的关系 - VREG 启用 (25°C)图 6-13 典型工作电流与 SYSCLK 间的关系 - VREG 启用 (25°C)
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型工作电流与温度间的关系 - 启用 VREG图 6-2 典型工作电流与温度间的关系 - 启用 VREG
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型待机电流与温度间的关系 - 启用 VREG图 6-4 典型待机电流与温度间的关系 - 启用 VREG
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型空闲电流与温度间的关系 - VREG 启用图 6-6 典型空闲电流与温度间的关系 - VREG 启用
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型停止电流与温度间的关系 - VREG 启用图 6-8 典型停止电流与温度间的关系 - VREG 启用
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型工作电流与 SYSCLK 间的关系 - VREG 禁用 (25°C)图 6-10 典型工作电流与 SYSCLK 间的关系 - VREG 禁用 (25°C)
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型工作电流与 SYSCLK 间的关系 - VREG 启用 (-40°C)图 6-12 典型工作电流与 SYSCLK 间的关系 - VREG 启用 (-40°C)
TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 典型工作电流与 SYSCLK 间的关系 - VREG 启用 (125°C)图 6-14 典型工作电流与 SYSCLK 间的关系 - VREG 启用 (125°C)
