6.15.11 通用异步接收器/发送器 (UART)

此器件中的通用异步接收器/发送器 (UART) 模块包含以下特性：

  • 可编程的波特率发生器，在常规模式（16 分频）下最高可达 12.5Mbps，在高速模式（8 分频）下最高可达 25Mbps
  • 独立的 16 级深度和 8 位宽发送 (TX) FIFO 和接收 (RX) FIFO 可减少 CPU 中断服务负载
  • FIFO 长度可编程，包括提供传统双缓冲接口的 1 字节深的操作（非 FIFO 模式）
  • FIFO 触发级别为 ⅛、¼、½、¾ 和 ⅞
  • 标准的异步通讯位：起始位、停止位、奇偶校验位
  • 线中止的产生与检测；
  • 完全可编程的串行接口特性
    • 可包含 5、6、7 或 8 个数据位
    • 偶校验、奇校验、固定校验或无奇偶校验位生成与检测
    • 可产生 1 或 2 个停止位
  • IrDA 串行 IR (SIR) 编码器和解码器提供：
    • 可编程使用 IrDA SIR 或 UART 输入/输出
    • 支持 IrDA SIR 编码器和解码器功能，半双工时数据传输率最高 115.2Kbps
    • 支持正常 3/16 和低功耗（1.41μs 至 2.23μs）位持续时间
    • 可编程的内部时钟发生器，能够对参考时钟进行 1 至 256 分频，以实现低功耗模式位持续时间
  • 支持 EIA-485（9 位）
  • 提供标准的基于 FIFO 深度的中断以及发送结束 (EOT) 中断
  • 使用直接存储器存取 (DMA) 控制器进行高效传输
    • 相互独立的发送通道和接收通道
    • 接收 FIFO 达到预设触发深度时产生的猝发请求
    • 发送 FIFO 达到预设触发深度时产生的猝发请求

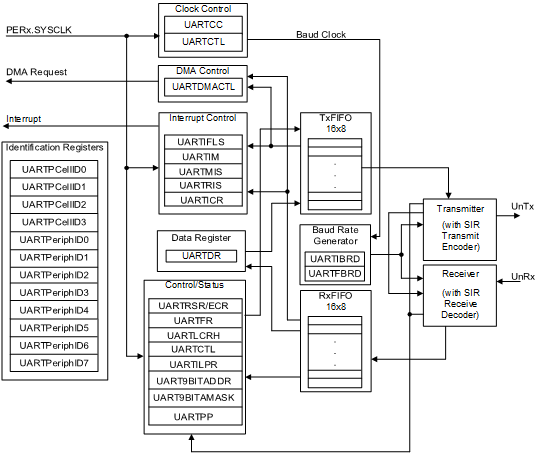

图 6-111显示了 UART 模块方框图。
