8.1.3 直流电平转换

图 8-5 显示了图 8-4 作为直流耦合同相放大器的一般形式，该放大器对输入向上进行电平转换以适应所需的输出电压范围。给定所需的信号增益 (G) 和当 VIN 位于范围中心时必须上移的 VOUT 量 (ΔVOUT)，以下公式可给出产生所需性能的电阻器阻值。假设 R4 介于 200Ω 和 1.5kΩ 之间。

  • NG = G + VOUT/VS
  • R1 = R4/G
  • R2 = R4/(NG – G)
  • R3 = R4/(NG – 1)

其中：

  • NG = 1 + R4/R3
  • VOUT = (G)VIN + (NG – G)VS

确保 VIN 和 VOUT 保持在指定的输入和输出电压范围内。

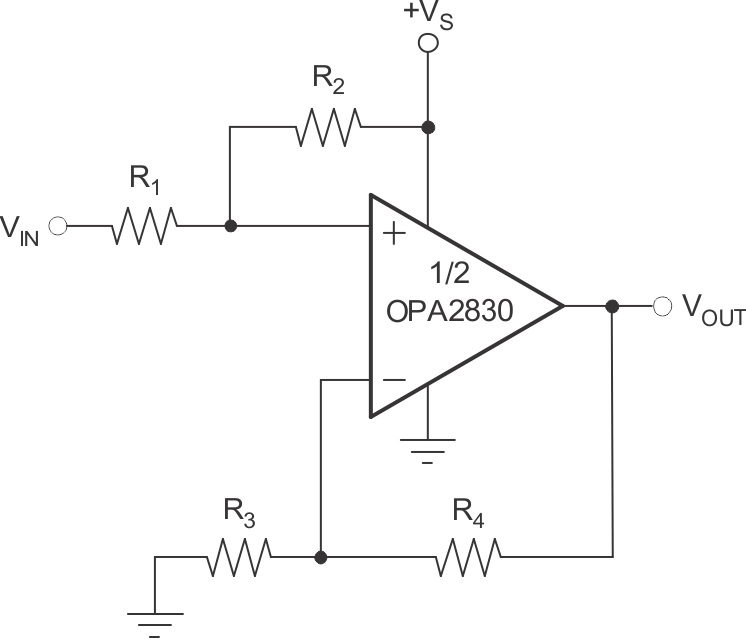

OPA2830 直流电平转换图 8-5 直流电平转换

图 8-4 的电路是此类应用的一个很好的示例。该电路被设计为在使用 3V 电源时接受介于 0V 和 0.5V 之间的 VIN 并产生介于 1V 和 2V 之间的 VOUT。这意味着 G = 2.00，ΔVOUT = 1.50V – G × 0.25V = 1.00V。将这些值代入前面的公式 (R4 = 750Ω) 可得出：NG = 2.33，R1 = 375Ω，R2 = 2.25kΩ，R3 = 563Ω。电阻器更改为图 8-4 的电路最接近的标准值。
