8.1.5 具有较小峰值的同相放大器

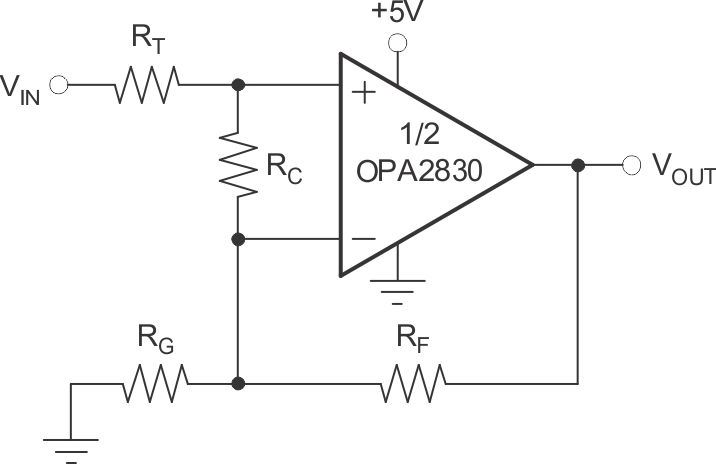

图 8-8 显示了一个可减小低增益下的峰值的同相放大器。电阻器 RC 可补偿 OPA2830，以具有更高的噪声增益 (NG)，从而在不改变直流增益的情况下降低交流响应峰值（G =+1 时通常为 4dB，无 RC）。VIN 需要是低阻抗源，例如运算放大器。

OPA2830 经补偿的同相放大器图 8-8 经补偿的同相放大器

可以通过以下公式来计算噪声增益：

方程式 1. OPA2830
方程式 2. OPA2830
方程式 3. OPA2830

可以通过选择 RT = R F = 20.0Ω 和 RC = 40.2Ω 来设计单位增益缓冲器（不使用 RG）。这可以提供值为 2 的噪声增益，因此响应与 G = +2 时的特性图类似，可提供更小的峰值。
