8.1.2 单电源 ADC 接口

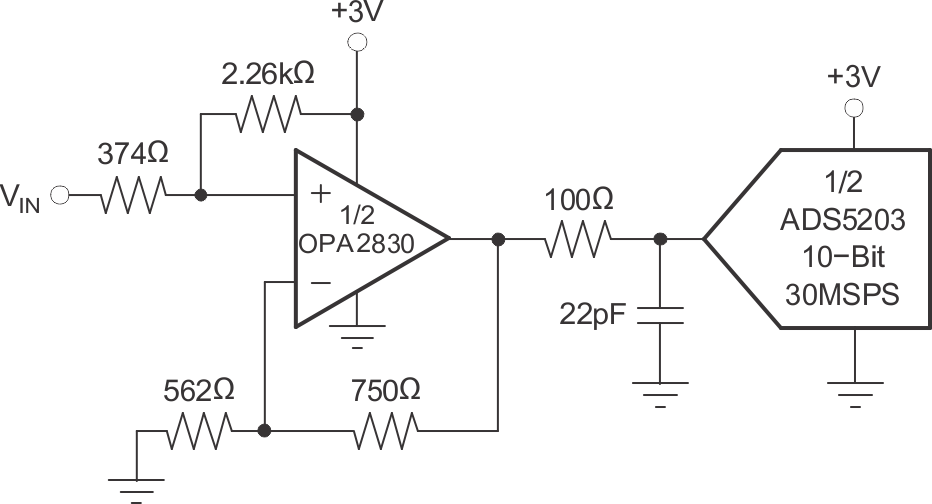

图 8-4 的 ADC 接口显示了直流耦合单电源 ADC 驱动器电路。许多系统现在都需要 ADC 和 ADC 驱动器具有 3V 至 5V 供电能力。OPA2830 可以在该严苛的应用中提供出色的性能。大输入和输出电压范围以及低失真支持第 1 页图的 ADS5203 等转换器。输入电平转换电路的设计使 VIN 可介于 0V 和 0.5V 之间，同时为 ADS5203 提供 1V 至 2V 的输出电压。

OPA2830 直流耦合 3V ADC 驱动器图 8-4 直流耦合 3V ADC 驱动器
