7.6.1 I2C 串行接口

该器件支持 100kHz、400kHz 和 1MHz I2C。I2C 电压和时序参数可在 I2C 特性中找到。

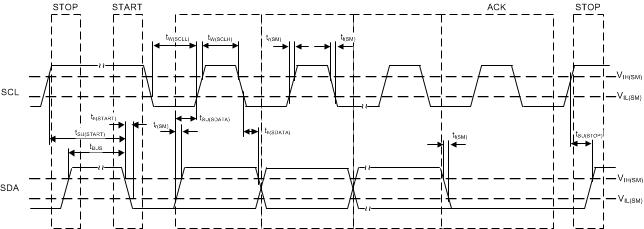

LMK3H2104 LMK3H2108 I2C 时序图图 7-10 I2C 时序图

支持两种 I2C 通信模式：1 字节模式和 2 字节模式。

在 1 字节模式下，通过 0xFD（寄存器字段 PAGE_SEL）访问寄存器地址的高 2 位。寄存器地址的低 8 位会直接写入。每个寄存器地址的数据字长为 8 位。

LMK3H2104 LMK3H2108 I2C 1 字节模式图 7-11 I2C 1 字节模式

在 2 字节模式下，会直接写入 16 位寄存器地址。每个寄存器地址的数据字长为 8 位。

LMK3H2104 LMK3H2108 I2C 2 字节模式图 7-12 I2C 2 字节模式

7 位 I2C 目标地址由 I2C_TRGT_ADDR 通过 OTP 定义。7 位地址的位 1 和位 0 可通过 GPI/GPIO 输入覆盖。有关详细信息，请参阅 通过 GPI/GPIO 引脚设置 I2C 地址。
