7.3.3 用于同步的 SYNC/MODE

LM6x4xx-Q1 SYNC/MODE 引脚可用于将内部振荡器与外部时钟进行同步。可以通过将正边沿耦合至 SYNC/MODE 引脚来同步内部振荡器。SYNC/MODE 引脚上的耦合边沿电压必须超过 SYNC 振幅阈值 VSYNCDH，才能触发内部同步脉冲检测器。最小 SYNC 上升脉冲和下降脉冲持续时间必须分别长于 tPULSE_H 和 tPULSE_L。LM6x4xx-Q1 开关操作可同步至频率为 200kHz 至 2.2MHz 的外部时钟。

LM61480-Q1 LM61495-Q1 LM62460-Q1 允许使用 SYNC/MODE 引脚实现同步的典型实现方案图 7-3 允许使用 SYNC/MODE 引脚实现同步的典型实现方案

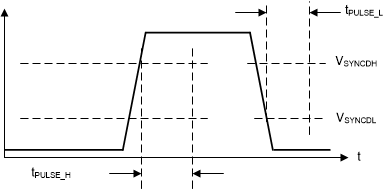

LM61480-Q1 LM61495-Q1 LM62460-Q1 典型 SYNC/MODE 波形
该图显示了检测同步信号所需的条件。
图 7-4 典型 SYNC/MODE 波形
