10.2.1.2.3 电感器计算

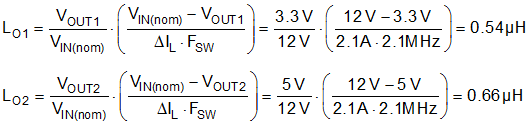

  1. 使用Equation33 根据标称输入电压调节下的 30% 电感器纹波电流来计算每个通道所需的降压电感。
    Equation33. GUID-AEAB1393-8A5E-4032-AE7F-445A382B7D7F-low.gif

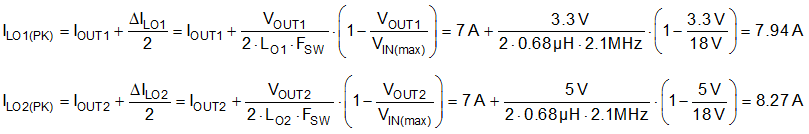

  2. 为两个通道都选择 0.68µH 的标准电感值。使用Equation34 来计算最大稳态输入电压条件下的电感器峰值电流。如果占空比大于 50%，对于峰值电流模式控制，则会发生次谐波振荡。为了简化设计，LM25143-Q1 具有一个与开关频率成比例的内部斜率补偿斜坡，该斜坡会添加至电流感测信号，用于抑制任何次谐波振荡趋势。
    Equation34. GUID-61EA760B-C761-4522-B734-E5935A339E1A-low.gif
  3. 根据Equation10，使用Equation35 交叉校验电感，以便将斜率补偿设置为理想值乘以电感器电流下降斜率。
Equation35. GUID-F17C17FC-E036-48FE-B339-BC91D880673A-low.gif
