环回模式

DP83TD510E 中提供多个环回选项,可用于测试和验证 PHY 中的各种功能块。启用环回模式后,可以对数字和模拟数据路径进行电路内测试。DP83TD510E 可配置为任何一种近端环回模式,也可配置为远端(反向)环回模式。MII 环回是使用控制寄存器(BMCR,地址 0x0000)进行配置的。所有其他环回模式均通过 BIST 控制寄存器(BISCR,地址 0x0016)启用。

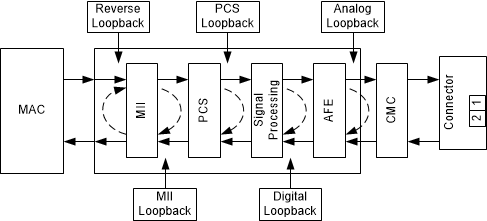

GUID-8096911C-020C-4D4F-95D8-6D78F36753F8-low.gif图 6-8 环回测试模式
