6.12.5.17.2.4 UHS–I SDR25 模式

表 6-101、图 6-83、表 6-102 和图 6-84 展示了 MMC1/MMC2 的时序要求和开关特性 – UHS-I SDR25 模式。

表 6-101 MMC1/MMC2 的时序要求 – UHS-I SDR25 模式 请参阅图 6-83
编号 最小值 最大值 单位
SDR251 tsu(cmdV-clkH) 建立时间，在 MMCx_CLK 上升沿之前 MMCx_CMD 有效 2.15 ns
SDR252 th(clkH-cmdV) 保持时间，在 MMCx_CLK 上升沿之后 MMCx_CMD 有效 1.27 ns
SDR253 tsu(dV-clkH) 建立时间，在 MMCx_CLK 上升沿之前 MMCx_DAT[3:0] 有效 2.15 ns
SDR254 th(clkH-dV) 保持时间，在 MMCx_CLK 上升沿之后 MMCx_DAT[3:0] 有效 1.27 ns
AM62P AM62P-Q1 MMC1/MMC2 – UHS-I SDR25 – 接收模式图 6-83 MMC1/MMC2 – UHS-I SDR25 – 接收模式
表 6-102 MMC1/MMC2 的开关特性 – UHS-I SDR25 模式 请参阅图 6-82
编号 参数 最小值 最大值 单位
fop(clk) 工作频率，MMCx_CLK 50 MHz
SDR255 tc(clk) 周期时间，MMCx_CLK 20 ns
SDR256 tw(clkH) 脉冲持续时间，MMCx_CLK 高电平 9.2 ns
SDR257 tw(clkL) 脉冲持续时间，MMCx_CLK 低电平 9.2 ns
SDR258 td(clkL-cmdV) 延迟时间，MMCx_CLK 上升沿到 MMCx_CMD 转换 2.4 8.1 ns
SDR259 td(clkL-dV) 延迟时间，MMCx_CLK 上升沿到 MMCx_DAT[3:0] 转换 2.4 8.1 ns

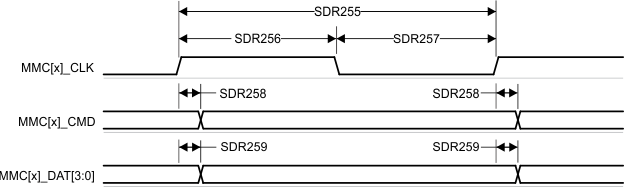

AM62P AM62P-Q1 MMC1/MMC2 – UHS-I SDR25 – 发送模式图 6-84 MMC1/MMC2 – UHS-I SDR25 – 发送模式
