6.12.5.19.2.1 OSPI0 Tap SDR 时序

表 6-117、图 6-51、表 6-118 和图 6-99 说明了 OSPI0 的时序要求和开关特性 - Tap SDR 模式。

表 6-117 OSPI0 时序要求 – Tap SDR 模式 请参阅图 6-98
编号 模式 最小值 最大值 单位
O19 tsu(D-CLK) 建立时间，在有效 OSPI0_CLK 边沿之前 OSPI0_D[7:0] 有效 无环回 (15.4 - (0.975T(1)R(2))) ns
O20 th(CLK-D) 保持时间，在有效 OSPI0_CLK 边沿之后 OSPI0_D[7:0] 有效 无环回 (- 4.3 + (0.975T(1)R(2))) ns
(1) T = OSPI_RD_DATA_CAPTURE_REG[DELAY_FLD]
(2) R = 基准时钟周期时间（以 ns 为单位）
AM62P AM62P-Q1 OSPI0 时序要求 – Tap SDR，无环回图 6-98 OSPI0 时序要求 – Tap SDR，无环回
表 6-118 OSPI0 开关特性 – Tap SDR 模式 请参阅图 6-99
编号 参数 模式 最小值 最大值 单位
O7 tc(CLK) 周期时间，OSPI0_CLK 20 ns
O8 tw(CLKL) 脉冲持续时间，OSPI0_CLK 低电平 ((0.475P(1)) - 0.3) ns
O9 tw(CLKH) 脉冲持续时间，OSPI0_CLK 高电平 ((0.475P(1)) - 0.3) ns
O10 td(CSn-CLK) 延迟时间，OSPI0_CSn[3:0] 有效边沿到 OSPI0_CLK 上升沿 ((0.475P(1)) + (0.975M(2)R(4)) - 1) ((0.525P(1)) + (1.025M(2)R(4)) + 1) ns
O11 td(CLK-CSn) 延迟时间，OSPI0_CLK 上升沿到 OSPI0_CSn[3:0] 无效边沿 ((0.475P(1)) + (0.975N(3)R(4)) - 1) ((0.525P(1)) + (1.025N(3)R(4)) + 1) ns
O12 td(CLK-D) 延迟时间，OSPI0_CLK 有效边沿到 OSPI0_D[7:0] 转换 - 4.25 7.25 ns
(1) P = SCLK 周期时间（以 ns 为单位）= OSPI0_CLK 周期时间（以 ns 为单位）
(2) M = OSPI_DEV_DELAY_REG[D_INIT_FLD]
(3) N = OSPI_DEV_DELAY_REG[D_AFTER_FLD]
(4) R = 基准时钟周期时间（以 ns 为单位）

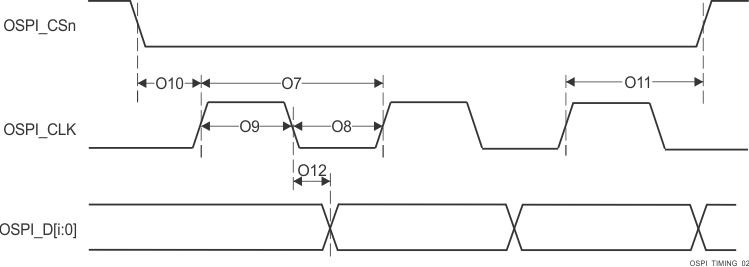

AM62P AM62P-Q1 OSPI0 开关特性 – Tap SDR，无环回图 6-99 OSPI0 开关特性 – Tap SDR，无环回
