6.12.4.1.4 WKUP_LFOSC0 LVCMOS 数字时钟源

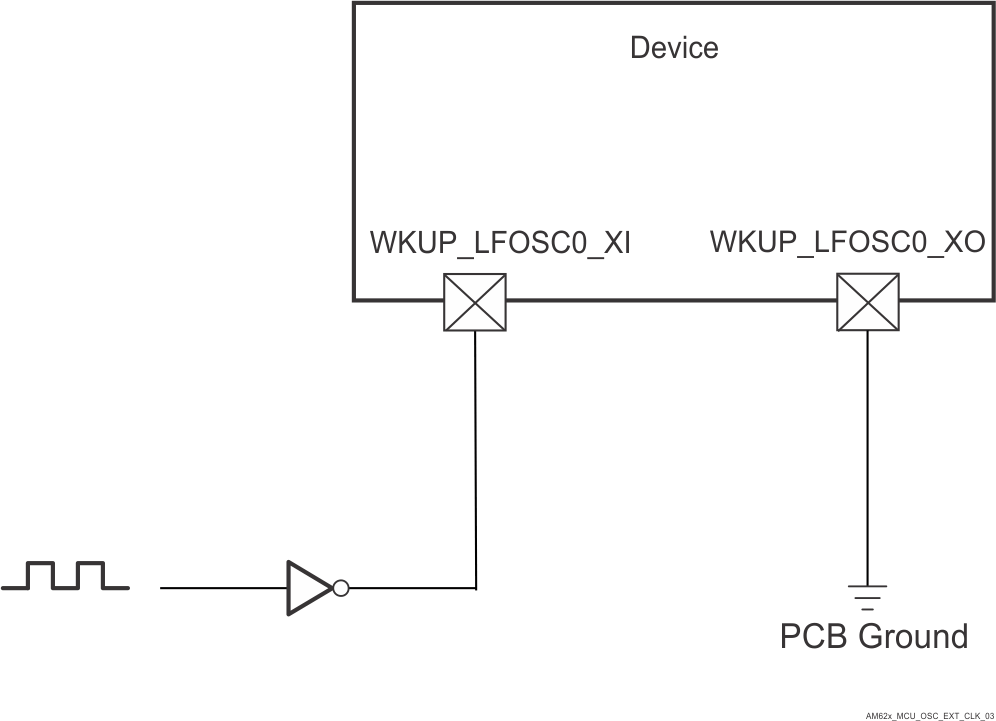

图 6-24 展示了当 WKUP_LFOSC0_XI 连接到 1.8V LVCMOS 方波数字时钟源时建议的振荡器连接。

AM62P AM62P-Q1 与 1.8V LVCMOS 兼容的时钟输入图 6-24 与 1.8V LVCMOS 兼容的时钟输入
