6.12.5.17.1.4 HS200 模式

表 6-89、图 6-73、表 6-90 和 图 6-74 展示了 MMC0 - HS200 模式下的时序要求和切换特性。

表 6-89 MMC0 时序要求 – HS200 模式 请参阅图 6-73
编号 最小值 最大值 单位
HS2004 tDVW 输入数据有效窗口、MMC0_CMD 和 MMC0_DAT[7:0] 2.0(1) ns
(1) 此参数定义了主机所需的最小数据有效窗口，任何提供给主机的数据有效窗口大于此值时，均可确保主机能够捕获有效数据。此参数定义的值小于针对任何在 HS200 模式下运行的 eMMC 器件定义的最小可能数据有效窗口。
AM62P AM62P-Q1 MMC0 – HS200 – 接收模式图 6-73 MMC0 – HS200 – 接收模式
表 6-90 MMC0 开关特性 - HS200 模式 请参阅图 6-74
编号 参数 最小值 最大值 单位
fop(clk) 工作频率，MMC0_CLK 200 MHz
HS2005 tc(clk) 周期时间，MMC0_CLK 5 ns
HS2006 tw(clkH) 脉冲持续时间，MMC0_CLK 高电平 2.12 ns
HS2007 tw(clkL) 脉冲持续时间，MMC0_CLK 低电平 2.12 ns
HS2008 td(clkL-cmdV) 延迟时间，MMC0_CLK 上升沿到 MMC0_CMD 转换 1.07 3.21 ns
HS2009 td(clkL-dV) 延迟时间，MMC0_CLK 上升沿到 MMC0_DAT[7:0] 转换 1.07 3.21 ns

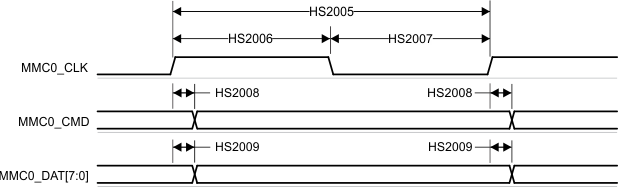

AM62P AM62P-Q1 MMC0 – HS200 模式 – 发送模式图 6-74 MMC0 – HS200 模式 – 发送模式
