6.12.5.17.2.1 默认速度模式

表 6-95、图 6-77、表 6-96 和图 6-78 展示了 MMC1/MMC2 的时序要求和开关特性 – 默认速度模式。

表 6-95 MMC1/MMC2 的时序要求 – 默认速度模式 请参阅图 6-77
编号 最小值 最大值 单位
DS1 tsu(cmdV-clkH) 建立时间，在 MMCx_CLK 上升沿之前 MMCx_CMD 有效 2.15 ns
DS2 th(clkH-cmdV) 保持时间，在 MMCx_CLK 上升沿之后 MMCx_CMD 有效 1.67 ns
DS3 tsu(dV-clkH) 建立时间，在 MMCx_CLK 上升沿之前 MMCx_DAT[3:0] 有效 2.15 ns
DS4 th(clkH-dV) 保持时间，在 MMCx_CLK 上升沿之后 MMCx_DAT[3:0] 有效 1.67 ns

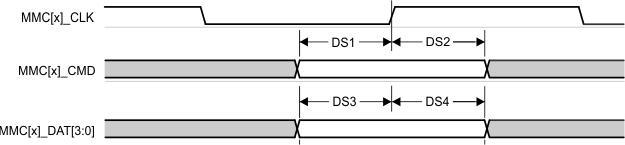

AM62P AM62P-Q1 MMC1/MMC2 – 默认速度 – 接收模式图 6-77 MMC1/MMC2 – 默认速度 – 接收模式
表 6-96 MMC1/MMC2 的开关特性 – 默认速度模式 请参阅图 6-78
编号 参数 最小值 最大值 单位
fop(clk) 工作频率，MMCx_CLK 25 MHz
DS5 tc(clk) 周期时间，MMCx_CLK 40 ns
DS6 tw(clkH) 脉冲持续时间，MMCx_CLK 高电平 18.7 ns
DS7 tw(clkL) 脉冲持续时间，MMCx_CLK 低电平 18.7 ns
DS8 td(clkL-cmdV) 延迟时间，MMCx_CLK 下降沿到 MMCx_CMD 转换 - 1.8 2.2 ns
DS9 td(clkL-dV) 延迟时间，MMCx_CLK 下降沿到 MMCx_DAT[3:0] 转换 - 1.8 2.2 ns

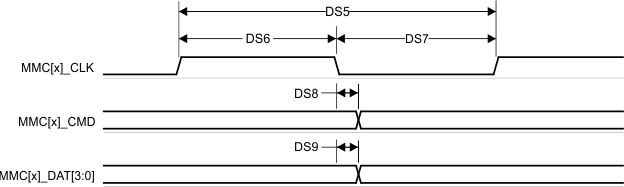

AM62P AM62P-Q1 MMC1/MMC2 - 默认速度 - 发送模式图 6-78 MMC1/MMC2 - 默认速度 - 发送模式
