6.10.5.11.2 MCSPI - 外设模式

表 6-66、图 6-54、表 6-67 和图 6-55 展示了 SPI 的时序要求和开关特性 – 外设模式。

表 6-66 MCSPI 时序要求 – 外设模式 请参阅图 6-54
编号 参数 说明 最小值 最大值 单位
SS1 tc(SPICLK) 周期时间，SPIn_CLK 20 ns
SS2 tw(SPICLKL) 脉冲持续时间，SPIn_CLK 低电平 0.45P(1) ns
SS3 tw(SPICLKH) 脉冲持续时间，SPIn_CLK 高电平 0.45P(1) ns
SS4 tsu(PICO-SPICLK) 建立时间，在 SPIn_CLK 有效边沿之前 SPIn_D[x] 有效 5 ns
SS5 th(SPICLK-PICO) 保持时间，在 SPIn_CLK 有效边沿之后 SPIn_D[x] 有效 5 ns
SS8 tsu(CS-SPICLK) 建立时间，在 SPIn_CLK 第一个边沿之前 SPIn_CSi 有效 5 ns
SS9 th(SPICLK-CS) 保持时间，在 SPIn_CLK 最后一个边沿之后 SPIn_CSi 有效 5 ns
(1) P = SPIn_CLK 周期（以 ns 为单位）。

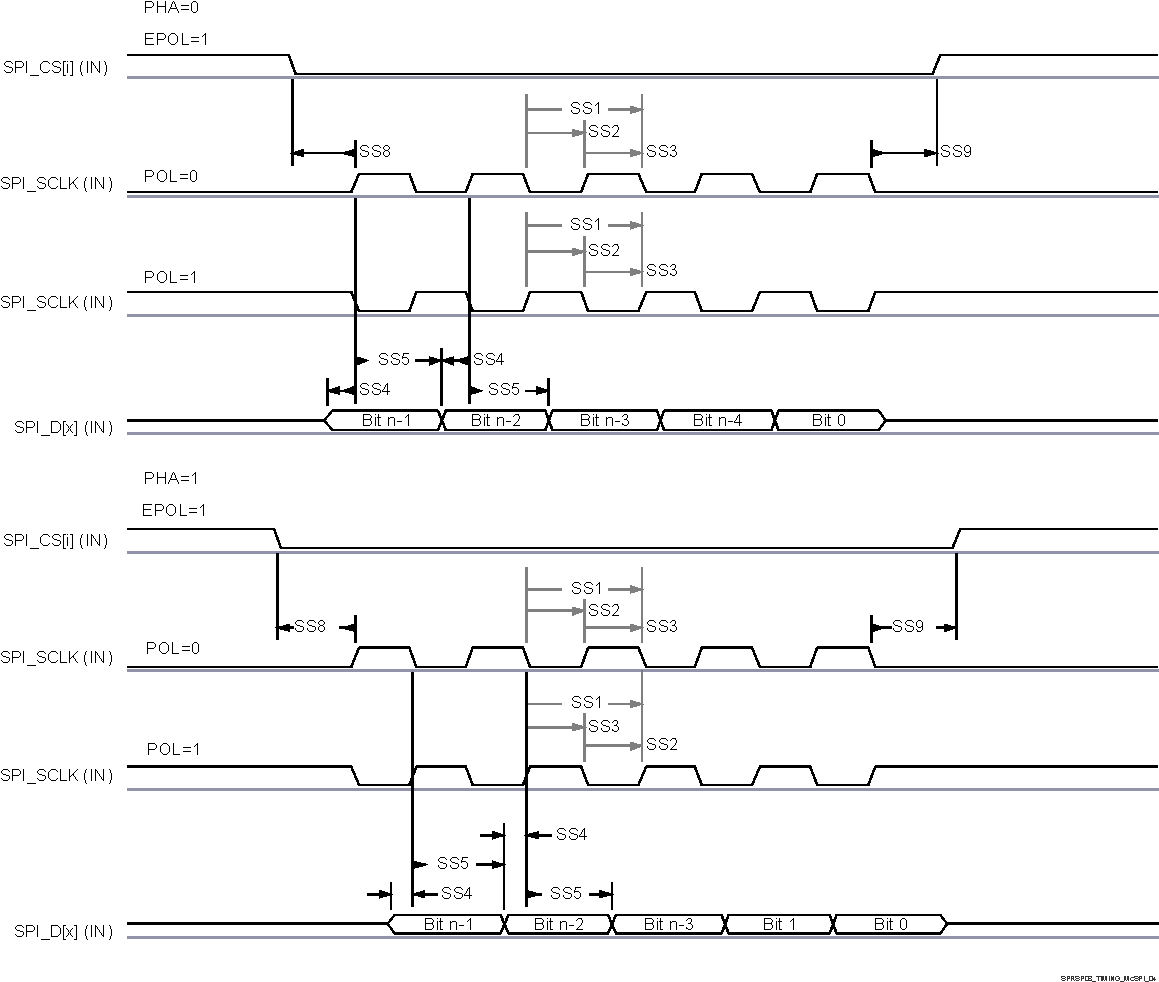

AM2434 AM2432 AM2431 SPI 外设模式接收时序图 6-54 SPI 外设模式接收时序
表 6-67 MCSPI 开关特性 – 外设模式 请参阅图 6-55
编号 参数 说明 最小值 最大值 单位
SS6 td(SPICLK-POCI) 延迟时间，SPIn_CLK 有效边沿到 SPIn_D[x] 2 17.12 ns
SS7 tsk(CS-POCI) 延迟时间，SPIn_CSi 有效边沿到 SPIn_D[x] 20.95 ns
AM2434 AM2432 AM2431 SPI 外设模式发送时序图 6-55 SPI 外设模式发送时序
