6.10.5.16.6.3 PRU_ICSSG RGMII 时序

表 6-136、表 6-137、表 6-138、图 6-108、表 6-139、表 6-140 和图 6-109 展示了 PRU_ICSSG RGMII 的时序条件、要求和开关特性。

表 6-136 PRU_ICSSG RGMII 时序条件
参数 最小值 最大值 单位
输入条件
SRI 输入压摆率 VDD = 1.8V 1.44 5 V/ns
VDD = 3.3V 2.65 5 V/ns
输出条件
CL 输出负载电容 2 20 pF
PCB 连接要求
td(Trace Mismatch Delay) 所有引线之间的传播延迟不匹配 RGMII[x]_RXC、RGMII[x]_RD[3:0]、RGMII[x]_RX_CTL 50 ps
RGMII[x]_TXC、RGMII[x]_TD[3:0]、RGMII[x]_TX_CTL 50 ps
表 6-137 PRU_ICSSG RGMII 时序要求 – RGMII[x]_RXC 请参阅图 6-108
编号 参数 说明 模式 最小值 最大值 单位
RGMII1 tc(RXC) 周期时间，RGMII[x]_RXC 10Mbps 360 440 ns
100Mbps 36 44 ns
1000Mbps 7.2 8.8 ns
RGMII2 tw(RXCH) 脉冲持续时间，RGMII[x]_RXC 高电平 10Mbps 160 240 ns
100Mbps 16 24 ns
1000Mbps 3.6 4.4 ns
RGMII3 tw(RXCL) 脉冲持续时间，RGMII[x]_RXC 低电平 10Mbps 160 240 ns
100Mbps 16 24 ns
1000Mbps 3.6 4.4 ns
表 6-138 PRU_ICSSG RGMII 时序要求 – RGMII[x]_RD[3:0] 和 RGMII[x]_RX_CTL 请参阅图 6-108
编号 参数 说明 模式 最小值 最大值 单位
RGMII4 tsu(RD-RXC) 建立时间，在 RXC 高电平/低电平之前 RGMII[x]_RD[3:0] 有效 10Mbps 1 ns
100Mbps 1 ns
1000Mbps 1 ns
tsu(RX_CTL-RXC) 建立时间，在 RGMII[x]_RXC 高电平/低电平之前 RGMII[x]_RX_CTL 有效 10Mbps 1 ns
100Mbps 1 ns
1000Mbps 1 ns
RGMII5 th(RXC-RD) 保持时间，在 RGMII[x]_RXC 高电平/低电平之后 RGMII[x]_RD[3:0] 有效 10Mbps 1 ns
100Mbps 1 ns
1000Mbps 1 ns
th(RXC-RX_CTL) 保持时间，在 RGMII[x]_RXC 高电平/低电平之后 RGMII[x]_RX_CTL 有效 10Mbps 1 ns
100Mbps 1 ns
1000Mbps 1 ns
AM2434 AM2432 AM2431 PRU_ICSSG RGMII[x]_RXC、RGMII[x]_RD[3:0]、RGMII[x]_RX_CTL 时序要求 - RGMII 模式
A. RGMII[x]_RXC 必须相对于数据和控制引脚进行外部延迟。
B. 使用时钟的两个边沿接收数据和控制信息。RGMII[x]_RD[3:0] 在 RGMII[x]_RXC 的上升沿承载数据位 3-0，在 RGMII[x]_RXC 的下降沿承载数据位 7-4。类似地，RGMII[x]_RX_CTL 在 RGMII[x]_RXC 的上升沿承载 RXDV，在 RGMII[x]_RXC 的下降沿承载 RXERR。

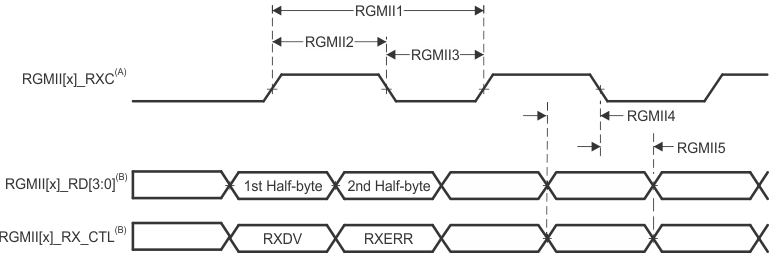

图 6-108 PRU_ICSSG RGMII[x]_RXC、RGMII[x]_RD[3:0]、RGMII[x]_RX_CTL 时序要求 - RGMII 模式
表 6-139 PRU_ICSSG RGMII 开关特性 – RGMII[x]_TXC 请参阅图 6-109
编号 参数 说明 模式 最小值 最大值 单位
RGMII6 tc(TXC) 周期时间，RGMII[x]_TXC 10Mbps 360 440 ns
100Mbps 36 44 ns
1000Mbps 7.2 8.8 ns
RGMII7 tw(TXCH) 脉冲持续时间，RGMII[x]_TXC 高电平 10Mbps 160 240 ns
100Mbps 16 24 ns
1000Mbps 3.6 4.4 ns
RGMII8 tw(TXCL) 脉冲持续时间，RGMII[x]_TXC 低电平 10Mbps 160 240 ns
100Mbps 16 24 ns
1000Mbps 3.6 4.4 ns
表 6-140 PRU_ICSSG RGMII 开关特性 – RGMII[x]_TD[3:0] 和 RGMII[x]_TX_CTL 请参阅图 6-109
编号 参数 说明 模式 最小值 最大值 单位
RGMII9 tosu(TD-TXC) 输出建立时间，RGMII[x]_TD[3:0] 有效至 RGMII[x]_TXC 高电平/低电平 10Mbps 1.2 ns
100Mbps 1.2 ns
1000Mbps 1.2 ns
tosu(TX_CTL-TXC) 输出建立时间，RGMII[x]_TX_CTL 有效至 RGMII[x]_TXC 高电平/低电平 10Mbps 1.2 ns
100Mbps 1.2 ns
1000Mbps 1.2 ns
RGMII10 toh(TXC-TD) 输出建立时间，在 RGMII[x]_TXC 高电平/低电平之后 RGMII[x]_TD[3:0] 有效 10Mbps 1.2 ns
100Mbps 1.2 ns
1000Mbps 1.2 ns
toh(TXC-TX_CTL) 输出建立时间，在 RGMII[x]_TXC 高电平/低电平之后 RGMII[x]_TX_CTL 有效 10Mbps 1.2 ns
100Mbps 1.2 ns
1000Mbps 1.2 ns
AM2434 AM2432 AM2431 PRU_ICSSG RGMII[x]_TXC、RGMII[x]_TD[3:0] 和 RGMII[x]_TX_CTL 开关特性 - RGMII 模式
A. TXC 在驱动至 RGMII[x]_TXC 引脚之前会在内部延迟。该内部延迟始终启用。
B. 使用时钟的两个边沿接收数据和控制信息。RGMII[x]_TD[3:0] 在 RGMII[x]_TXC 的上升沿承载数据位 3-0，在 RGMII[x]_TXC 的下降沿承载数据位 7-4。类似地，RGMII[x]_TX_CTL 在 RGMII[x]_TXC 的上升沿承载 TXEN，在 RGMII[x]_TXC 的下降沿承载 TXERR。
图 6-109 PRU_ICSSG RGMII[x]_TXC、RGMII[x]_TD[3:0] 和 RGMII[x]_TX_CTL 开关特性 - RGMII 模式
