6.10.5.12.1.1 旧 SDR 模式

表 6-70、图 6-56、表 6-71 和图 6-57 展示了 MMC0 的时序要求和开关特性 – 旧 SDR 模式。

表 6-70 MMC0 时序要求 – 旧 SDR 模式 请参阅图 6-56
编号 最小值 最大值 单位
LSDR1 tsu(cmdV-clkH) 建立时间，在 MMC0_CLK 上升沿之前 MMC0_CMD 有效 1.56 ns
LSDR2 th(clkH-cmdV) 保持时间，在 MMC0_CLK 上升沿之后 MMC0_CMD 有效 5.44 ns
LSDR3 tsu(dV-clkH) 建立时间，在 MMC0_CLK 上升沿之前 MMC0_DAT[7:0] 有效 1.56 ns
LSDR4 th(clkH-dV) 保持时间，在 MMC0_CLK 上升沿之后 MMC0_DAT[7:0] 有效 5.44 ns

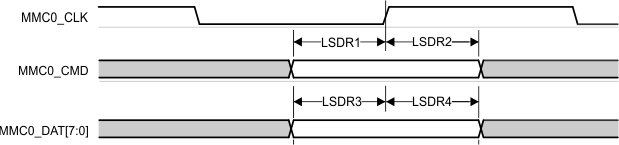

AM2434 AM2432 AM2431 MMC0 – 旧 SDR – 接收模式图 6-56 MMC0 – 旧 SDR – 接收模式
表 6-71 MMC0 开关特性 – 旧 SDR 模式 请参阅图 6-57
编号 参数 最小值 最大值 单位
fop(clk) 工作频率，MMC0_CLK 25 MHz
LSDR5 tc(clk) 周期时间，MMC0_CLK 40 ns
LSDR6 tw(clkH) 脉冲持续时间，MMC0_CLK 高电平 18.7 ns
LSDR7 tw(clkL) 脉冲持续时间，MMC0_CLK 低电平 18.7 ns
LSDR8 td(clkL-cmdV) 延迟时间，MMC0_CLK 下降沿到 MMC0_CMD 转换 -2.3 2.9 ns
LSDR9 td(clkL-dV) 延迟时间，MMC0_CLK 下降沿到 MMC0_DAT[7:0] 转换 -2.3 2.9 ns

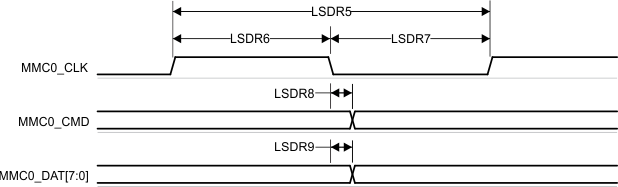

AM2434 AM2432 AM2431 MMC0 - 旧 SDR - 发送模式图 6-57 MMC0 - 旧 SDR - 发送模式
