6.10.5.8.3 GPMC 和 NAND 闪存 - 异步模式

表 6-58 和表 6-59 展示了 GPMC 和 NAND 闪存的时序要求和开关特性 - 异步模式。

表 6-58 GPMC 和 NAND 闪存时序要求 – 异步模式 请参阅图 6-50
编号 参数 说明 模式(4) 最小值 最大值 单位
133MHz
GNF12(1) tacc(d) 访问时间，输入数据 GPMC_AD[15:0](3) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 J(2) ns
(1) GNF12 参数说明了在内部对输入数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 GNF12 功能时钟周期结束后，输入数据通过有效功能时钟边沿在内部采样。GNF12 值必须存储在 AccessTime 寄存器位字段内。
(2) J = AccessTime × (TimeParaGranularity + 1) × GPMC_FCLK(3)
(3) GPMC_FCLK 是通用存储器控制器内部功能时钟周期（以 ns 为单位）。
(4) 对于 div_by_1_mode：
  • GPMC_CONFIG1_i 寄存器：GPMCFCLKDIVIDER = 0h：
    • GPMC_CLK 频率 = GPMC_FCLK 频率

对于 GPMC_FCLK_MUX：
  • CTRLMMR_GPMC_CLKSEL[1-0] CLK_SEL = 00 = CPSWHSDIV_CLKOUT3 = 2000/15 = 133.33MHz

对于 TIMEPARAGRANULARITY_X1：
  • GPMC_CONFIG1_i 寄存器：TIMEPARAGRANULARITY = 0h = x1 延迟（影响 RD/WRCYCLETIME、RD/WRACCESSTIME、PAGEBURSTACCESSTIME、CSONTIME、CSRD/WROFFTIME、ADVONTIME、ADVRD/WROFFTIME、OEONTIME、OEOFFTIME、WEONTIME、WEOFFTIME、CYCLE2CYCLEDELAY、BUSTURNAROUND、TIMEOUTSTARTVALUE、WRDATAONADMUXBUS）
表 6-59 GPMC 和 NAND 闪存开关特性 – 异步模式 请参阅图 6-48、图 6-49、图 6-50 和图 6-51
编号 参数 模式(4) 最小值 最大值 单位
GNF0 tw(wenV) 脉冲持续时间，输出写入使能 GPMC_WEn 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 A ns
GNF1 td(csnV-wenV) 延迟时间，输出片选 GPMC_CSn[i](2) 有效到输出写入使能 GPMC_WEn 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 B - 2 B + 2 ns
GNF2 tw(cleH-wenV) 延迟时间，输出低字节使能和命令锁存使能 GPMC_BE0n_CLE 高电平到输出写入使能 GPMC_WEn 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 C - 2 C + 2 ns
GNF3 tw(wenV-dV) 延迟时间，输出数据 GPMC_AD[15:0] 有效到输出写入使能 GPMC_WEn 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 D - 2 D + 2 ns
GNF4 tw(wenIV-dIV) 延迟时间，输出写入使能 GPMC_WEn 无效到输出数据 GPMC_AD[15:0] 无效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 E - 2 E + 2 ns
GNF5 tw(wenIV-cleIV) 延迟时间，输出写入使能 GPMC_WEn 无效到输出低字节使能和命令锁存使能 GPMC_BE0n_CLE 无效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 F - 2 F + 2 ns
GNF6 tw(wenIV-CSn[i]V) 延迟时间，输出写入使能 GPMC_WEn 无效到输出片选 GPMC_CSn[i](2) 无效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 G - 2 G + 2 ns
GNF7 tw(aleH-wenV) 延迟时间，输出地址有效和地址锁存使能 GPMC_ADVn_ALE 高电平到输出写入使能 GPMC_WEn 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 C - 2 C + 2 ns
GNF8 tw(wenIV-aleIV) 延迟时间，输出写入使能 GPMC_WEn 无效到输出地址有效和地址锁存使能 GPMC_ADVn_ALE 无效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 F - 2 F + 2 ns
GNF9 tc(wen) 周期时间，写入 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 H ns
GNF10 td(csnV-oenV) 延迟时间，输出片选 GPMC_CSn[i](2) 有效到输出使能 GPMC_OEn_REn 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 I - 2 I + 2 ns
GNF13 tw(oenV) 脉冲持续时间，输出使能 GPMC_OEn_REn 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 K ns
GNF14 tc(oen) 周期时间，读取 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 L ns
GNF15 tw(oenIV-CSn[i]V) 延迟时间，输出使能 GPMC_OEn_REn 无效到输出片选 GPMC_CSn[i](2) 无效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 M - 2 M + 2 ns
(2) 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
(3) GPMC_FCLK 是通用存储器控制器内部功能时钟周期（以 ns 为单位）。
(4) 对于 div_by_1_mode：
  • GPMC_CONFIG1_i 寄存器：GPMCFCLKDIVIDER = 0h：
    • GPMC_CLK 频率 = GPMC_FCLK 频率

对于 GPMC_FCLK_MUX：
  • CTRLMMR_GPMC_CLKSEL[1-0] CLK_SEL = 00 = CPSWHSDIV_CLKOUT3 = 2000/15 = 133.33MHz

对于 TIMEPARAGRANULARITY_X1：
  • GPMC_CONFIG1_i 寄存器：TIMEPARAGRANULARITY = 0h = x1 延迟（影响 RD/WRCYCLETIME、RD/WRACCESSTIME、PAGEBURSTACCESSTIME、CSONTIME、CSRD/WROFFTIME、ADVONTIME、ADVRD/WROFFTIME、OEONTIME、OEOFFTIME、WEONTIME、WEOFFTIME、CYCLE2CYCLEDELAY、BUSTURNAROUND、TIMEOUTSTARTVALUE、WRDATAONADMUXBUS）

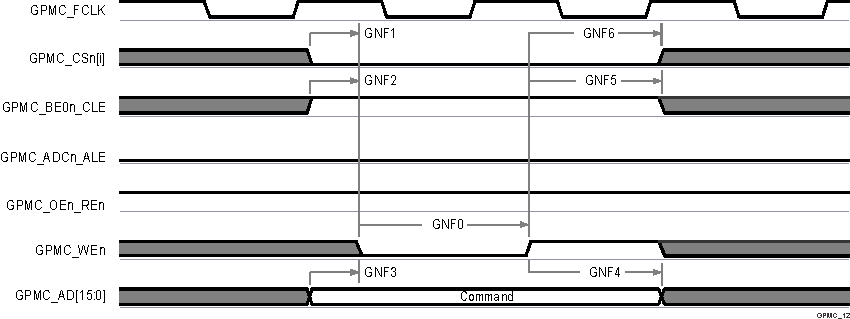

AM2434 AM2432 AM2431 GPMC 和 NAND 闪存 - 命令锁存周期
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
图 6-48 GPMC 和 NAND 闪存 - 命令锁存周期
AM2434 AM2432 AM2431 GPMC 和 NAND 闪存 - 地址锁存周期
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
图 6-49 GPMC 和 NAND 闪存 - 地址锁存周期

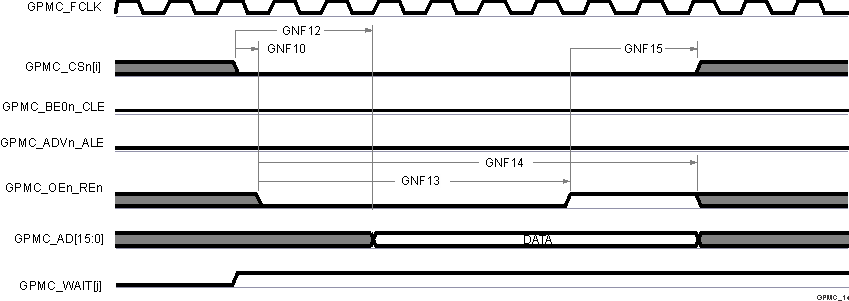

AM2434 AM2432 AM2431 GPMC 和 NAND 闪存 - 数据读取周期
A. GNF12 参数说明了在内部对输入数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 GNF12 功能时钟周期结束后，输入数据将通过有效功能时钟边沿在内部采样。GNF12 值必须存储在 AccessTime 寄存器位字段内。
B. GPMC_FCLK 是内部时钟（GPMC 功能时钟），不从外部提供。
C. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中，j 等于 0 或 1。
图 6-50 GPMC 和 NAND 闪存 - 数据读取周期

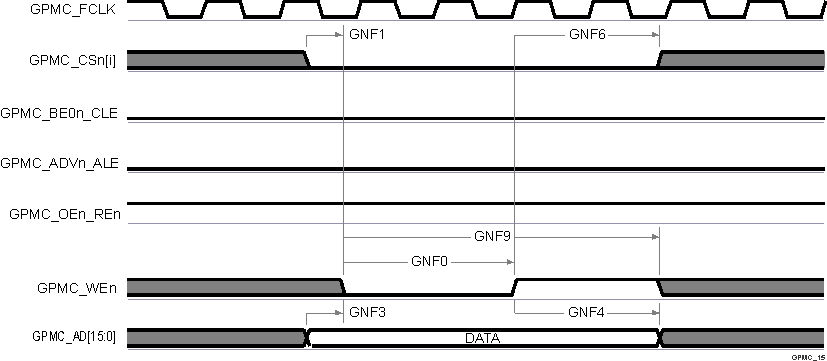

AM2434 AM2432 AM2431 GPMC 和 NAND 闪存 - 数据写入周期
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
图 6-51 GPMC 和 NAND 闪存 - 数据写入周期
