7.5.3.7 RDATA：读取转换数据命令

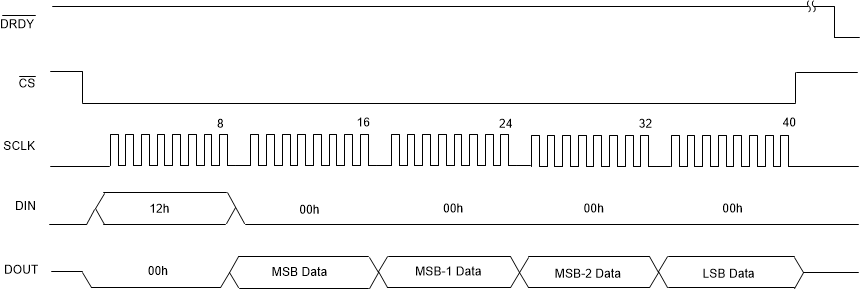

RDATA 命令 (图 7-25) 可用于在同一转换周期内重新读取数据或对被读取寄存器命令中断的数据进行读取。在这两种情况下，DRDY 都为高电平，因为 DRDY 在前一操作的第一个 SCLK 上驱动为高电平。如果 DRDY 为高电平，则第一个输出字节为零，后跟数据。如果为低电平，则第一个输出字节为转换数据的字节 1，并从字节 2 开始重新输出数据。

ADS1285 通过命令读取转换数据图 7-25 通过命令读取转换数据
