7.5.3.9 WREG：写入寄存器命令

WREG 命令用于写入寄存器数据。该命令由两个字节及后续指定数量要写入的寄存器字节组成。ADC 会自动将地址递增到命令中指定的寄存器数量。递增地址不会绕回。命令的第一个字节是添加到寄存器起始地址的操作码，第二个字节为要写入的寄存器数量减一。

第一个命令字节：0100 rrrr，其中 rrrr 是第一个寄存器的起始地址。

第二个命令字节：0000 nnnn，其中 nnnn 是要写入的寄存器数量减一。

数据字节：取决于指定的寄存器数量。

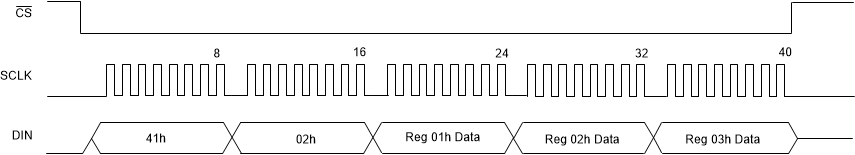

图 7-27 展示了从寄存器地址 01h 开始的三寄存器写入操作的示例。

ADS1285 写入寄存器数据图 7-27 写入寄存器数据
