7.3.6.3.1 线性相位响应

线性相位滤波器具有独特的特性：从输入到输出的延迟在所有输入频率上保持恒定（即具备恒定群延迟）。这种恒定延迟特性与输入信号性质（脉冲或扫频音调）无关，因此相位在频域上呈线性关系，这在分析多音调信号时尤为重要。但是，如图 7-17 所示，与最小相位滤波器相比，线性相位滤波器的群延迟更长。无论是线性相位还是最小相位滤波器，在发生阶跃输入变化后，均需经过 62 次转换才能获得完全稳定的数据。

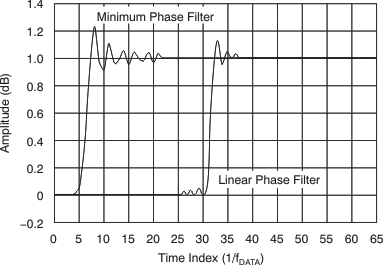

ADS1285 FIR 阶跃响应图 7-17 FIR 阶跃响应
