4.4.4 毛刺

图 4-11 显示了仅在从 500mA 电流量程切换到 10mA 量程时出现的毛刺。从 10mA 切换到 500mA 时，毛刺较难观察到。

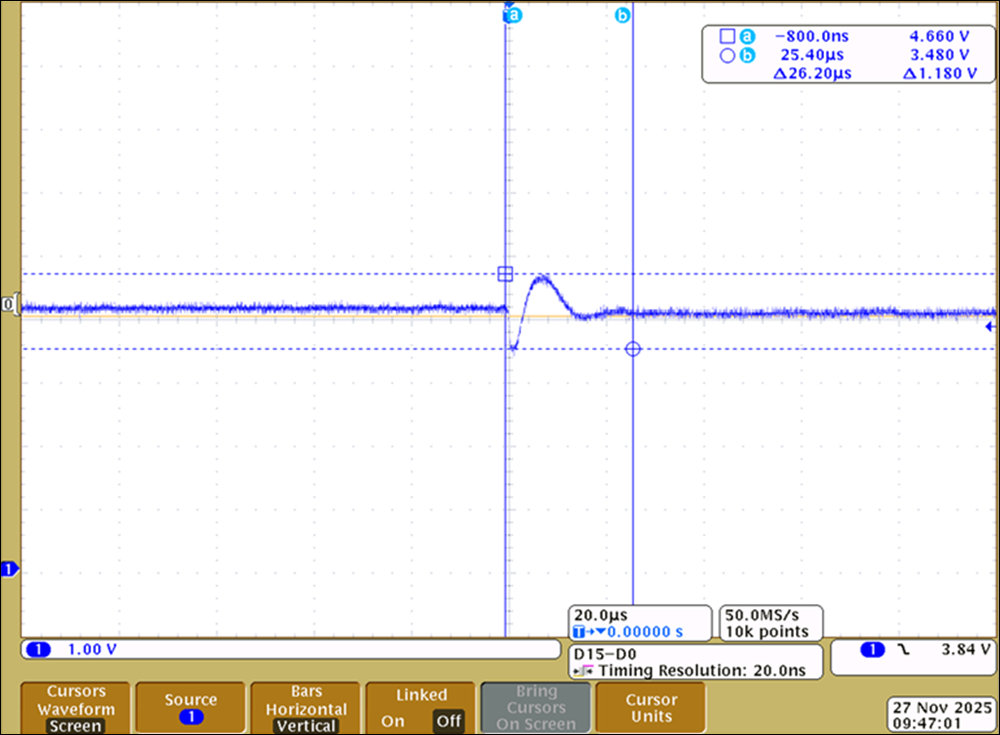

TIDA-010962 从 500mA 切换到 10mA 电流量程时的切换毛刺瞬态
恒压模式，强制电压 = 4V，±40V，500mA，Comp = 10k+10nF，DUT = 510Ω
图 4-35 从 500mA 切换到 10mA 电流量程时的切换毛刺瞬态

从 500mA 量程切换到 10mA 量程时，将补偿网络改为 15k+10nF 可减少电压过冲。
