什么是电隔离？

电隔离分隔电气系统，从而防止两个器件之间产生直流电流和有害的交流电流，同时仍允许信号和电源传输。图 1 展示了两个电隔离电路。

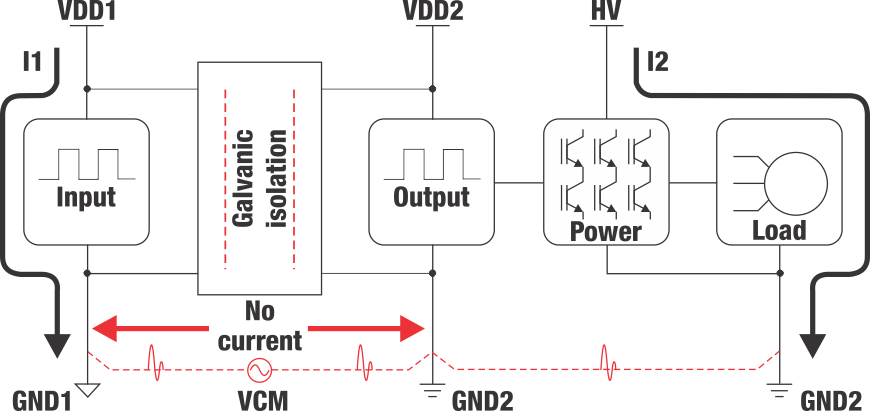

图 1 低到高电压电信号隔离。

当 GND1 从 GND2 断开时，I1 与 I2 实现电隔离。由于 GND1 和 GND2 之间没有共性，因此没有通过隔离栅共享共同的直流接地电流。除了在不导通的情况下隔离共享的接地连接和信号通信，由于 GND2 可转移到相对于 GND1 的另一个浮动电势，因此还可以使用电隔离进行电压电平转换。

由于更多的双向信号信息通过隔离栅进行通信，因此高电压系统需要更多的隔离。图 2 展示了以下示例：电源、高速栅极驱动器信号和数字通信信号都必须穿过隔离栅。许多模拟和数字电路都有特定的偏置电压要求，数字信号和电源都必须穿过隔离栅。在同一系统中，隔离式高分辨率模数转换器 (ADC) 可能需要 3.3V，而隔离式栅极驱动器可能需要 +15V 和 –5V。这些要求不仅让信号穿过隔离栅，还要穿过电源。

图 2 穿过隔离栅传输的信号类型。

如需详细了解电隔离，请观看什么是电隔离？视频。
