3.3.1.3 步骤 3

为 DPLLDPLL、输入优先级和 TDC 最大频率设置时钟输入选择模式。建议的输入选择模式为 Auto Revertive。下图所示的 REF0 和 REF1 分别对应 IN0 和 IN1。如果 DPLL 输入从其中一个 APLL 后分频器频率馈送，则可以设置 REF4 和 REF5 优先级。相应的 APLL 列在 REF4 和 REF5 旁边。具有最高优先级的 REF 作为 DPLL 输入馈送。

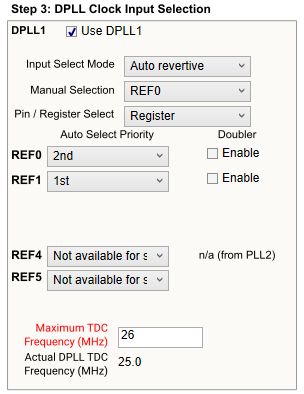

LMK5B12212EVM 第 3 步：DPLL 时钟输入选择图 3-5 第 3 步：DPLL 时钟输入选择
