ZHCUD33 June 2025 LMX1205
4.1 缓冲器模式
在 POR 或软复位后，LMX1205 将以缓冲模式上电，并以最大输出功率启用所有输出。在此模式下，LOGICLK 也将启用，分频值固定为 64。所有 SYSREF 时钟均禁用。要在不同配置下评估该器件，请使用 TICS Pro。

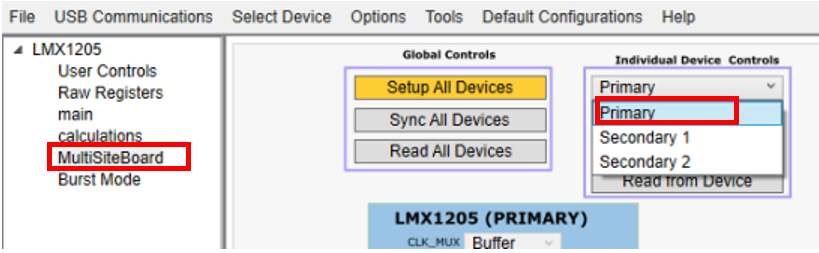

要指定器件，请选择 MultisiteBoard 页面，然后从 Select Device 下拉菜单中选择器件。
图 4-1 器件选择软件配置从顶部菜单中，选择 Default Configuration，随后选择 Buffer Mode。选择Buffer Mode 会自动加载缓冲器模式配置文件。
图 4-2 设置缓冲器模式的软件配置如果没有在所有输出引脚上应用端接，则手动禁用未使用的输出。使用 CHx_EN 字段完全关闭未使用的通道，或使用 CLKOUTx_EN 字段仅关闭输出缓冲器。关断未使用的通道会降低电流消耗。
加载配置文件并进行所需的更改。选择 USB Communications，然后选择 Write All Registers 对器件进行编程。
在下图中，黄色轨迹是来自 Crystek RedBox Source CRBSCS-01-1000.000 的 1GHz 源时钟。绿色和橙色迹线表示主、次级 1 和次级 2 的时钟。
下图显示，LMX1205 的叠加远端噪声非常低，约为 -163dBc/Hz。
图 4-3 显示了：
- 源噪声
- 源和主 DUT 噪声
- 源、主 DUT 和次级 2 DUT 噪声（边缘 SMA）
- 源、主 DUT 和次级 1 DUT 噪声（垂直 SMA）
图 4-3 缓冲器模式下的相位噪声
