11 性能数据和典型特性
图 11-1 至图 11-4 显示了 LMG1020EVM-006 的典型性能曲线。

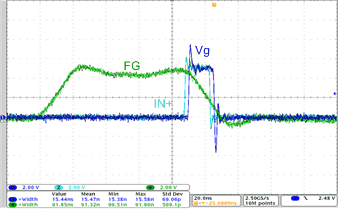

图 11-1 函数发生器产生的 90ns 脉冲，在栅极上产生 15ns 脉冲

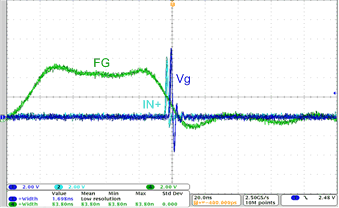

图 11-3 函数发生器产生的 84ns 脉冲，在栅极上产生 1.5ns 脉冲
图 11-2 函数发生器产生的 90ns 脉冲，在栅极上产生 15ns 脉冲

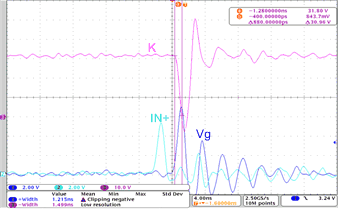

图 11-4 1.2ns 栅极脉冲产生 1.5ns，30V 输入 1Ω 脉冲（500MHz 示波器）图 11-1 至图 11-3 显示了输入级的性能以及缓冲器如何清除和缩短输入脉冲。这样就可以使用规格较低的函数发生器。
图 11-4 显示了用 500MHz 示波器获取的典型工作波形。在 (K) 波形上，可能会出现 20V 过冲，这是由电源环路中的电感引起的。Vg 似乎在振荡，但这是由拾取噪声引起的，即使使用弹簧接地连接也不可避免。栅极环路的预期谐振频率为 ~70-90Mhz（给定栅极电容为 ~10nF，栅极电感为 3-5nH），观察到的振荡发生在 250MHz 处，这意味着栅极环路电感为 ~40pH。因此，这是拾取噪声。
