9.2 建议的测试设置

按图 9-1 所示连接输入和偏置电源。

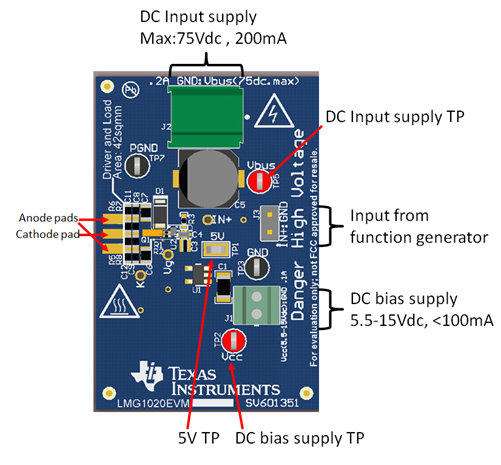

LMG1020EVM-006 建议的连接点和特性说明图 9-1 建议的连接点和特性说明
警告：

此评估模块 (EVM) 上存在可能导致人身伤害的高电压。在使用此 EVM 时，请确保已遵循所有安全程序。切勿让已通电的 EVM 无人看管。
