2.15 DCA1000EVM 模式

使用 DCA1000EVM 进行原始数据采集的设置如图 2-14 所示。

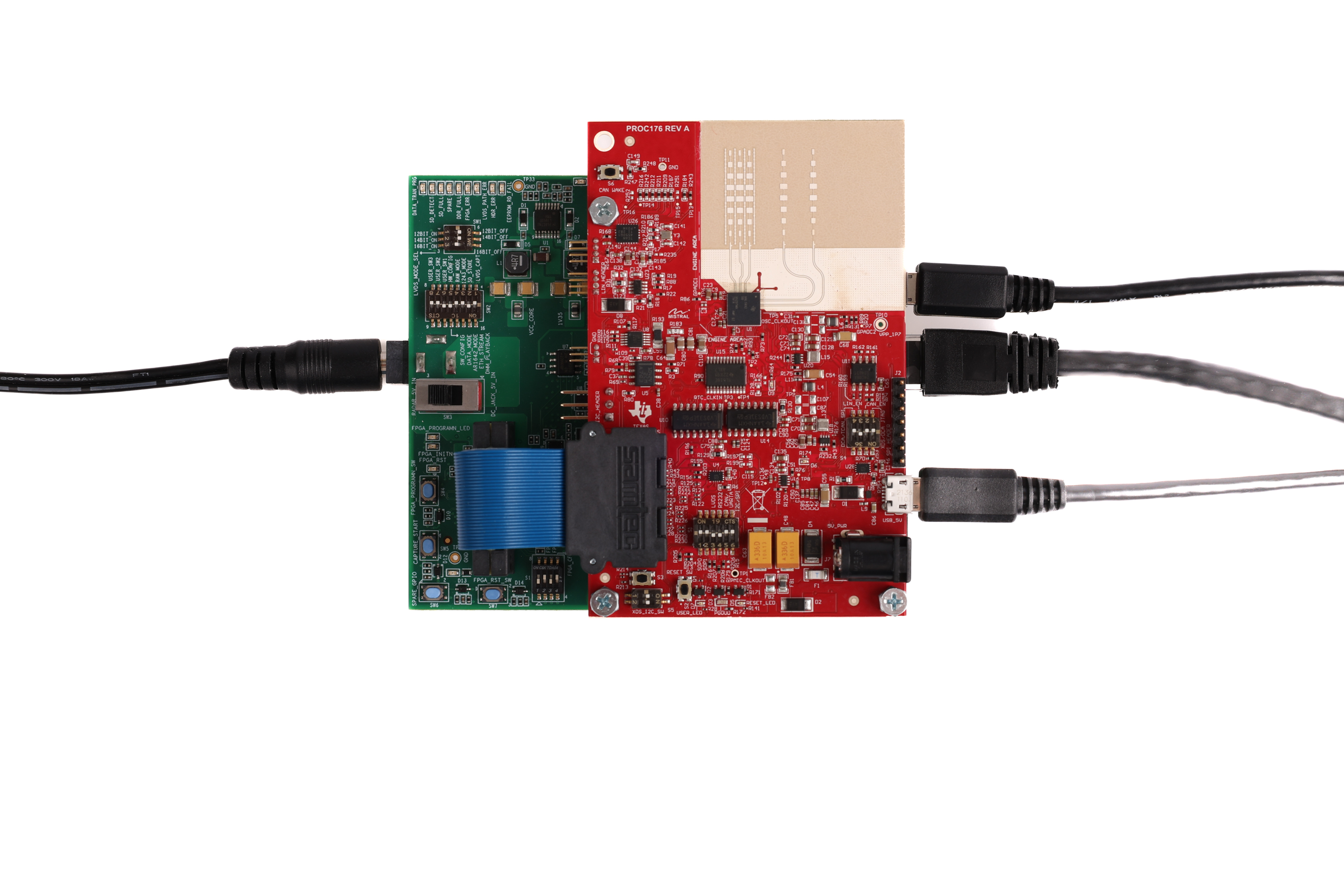

xWRL1432BOOST-BSD DCA1000EVM 模式（顶视图）图 2-23 DCA1000EVM 模式（顶视图）
xWRL1432BOOST-BSD DCA1000EVM 模式（侧视图）图 2-24 DCA1000EVM 模式（侧视图）

请参阅本文档开头所示的图 2-12，了解 DCA1000 原始 ADC 采集卡的开关设置。
