2.5 连接器

支持更大电流：当 EVM 与外部电源适配器搭配使用时，外部电源适配器提供 12V 电源。使用板载 TCAN4550 时，必须连接此电源。对于所有其他用例，不使用这种外部电源选项，而是从 USB 接口获取电源。

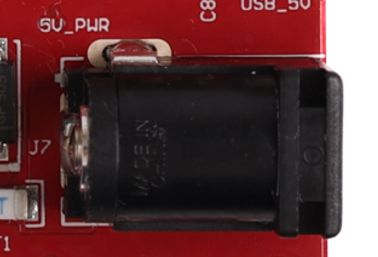

xWRL1432BOOST-BSD
注： 向 EVM 提供 12V 电源后，TI 建议按一次 NRST 开关，以确认引导状态可靠。
注： 并非器件的所有数字 IO 引脚（NRESET 除外）都具有失效防护功能。因此需要注意，在器件没有 VIO 电源的情况下，不要从外部驱动数字 IO 引脚。
