2.3 开关设置

图 2-10 展示了 xWRL1432BOOST-BSD 上开关（S1 和 S4）的器件标识符和位置。

xWRL1432BOOST-BSD 用于各种模式设置的 S1 开关图 2-10 用于各种模式设置的 S1 开关
xWRL1432BOOST-BSD 用于各种模式设置的 S4 开关图 2-11 用于各种模式设置的 S4 开关

图 2-12 为器件提供了不同的引导模式配置。该器件支持应用模式、QSPI 闪存模式（器件管理模式）和调试模式。必须先执行下面图 2-12 所示的模式 (SOP) 配置。在 SOP 设置之后，需要发出 nRESET 以注册 SOP 设置。图 2-12 还提供了器件和 EVM 支持的不同工作模式的开关位置。

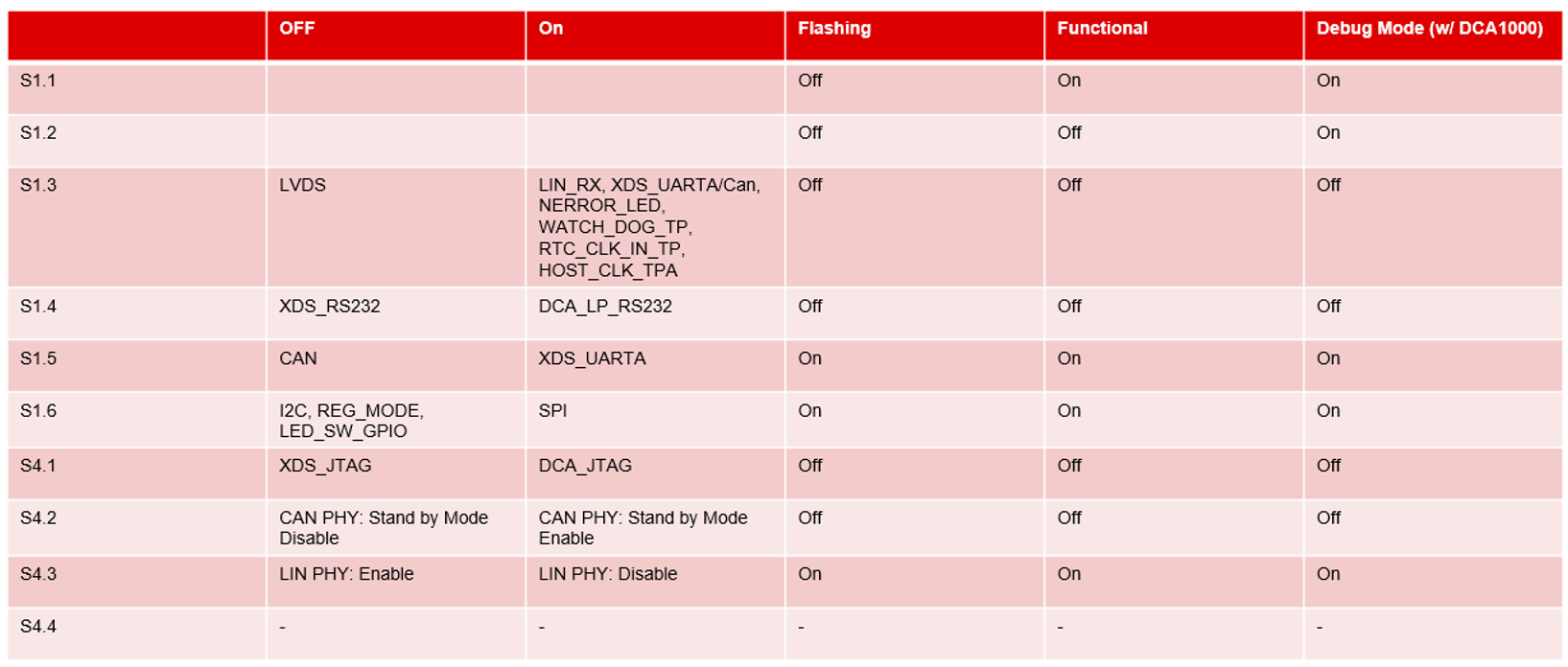

xWRL1432BOOST-BSD SOP 和 MUX 开关图 2-12 SOP 和 MUX 开关
