2.15.1 用于采集原始 ADC 数据的 RDIF 接口

xWRL1432 没有 LVDS I/O，主要是为了降低 SOC 的整体功耗。但是，DCA1000 板需要使用时钟和数据接口上的 LVDS 信号来采集原始 ADC 数据。因此，该板上使用了 CMOS 至 LVDS 转换器，如下所示。数据采集接口使用 RDIF（雷达数据接口）在毫米波器件和 DCA1000 采集卡之间传输数据。无需为此对 DCA1000 采集卡进行任何更改，但需要为此使用新的低功耗 mmWave Studio。低功耗 mmWaveStudio 可以解读 RDIF 接口并提供原始 ADC 数据可视化平台，以便进一步处理信号。

xWRL1432BOOST-BSD DCA1000 数据线 CMOS/LVDS 转换图 2-25 DCA1000 数据线 CMOS/LVDS 转换

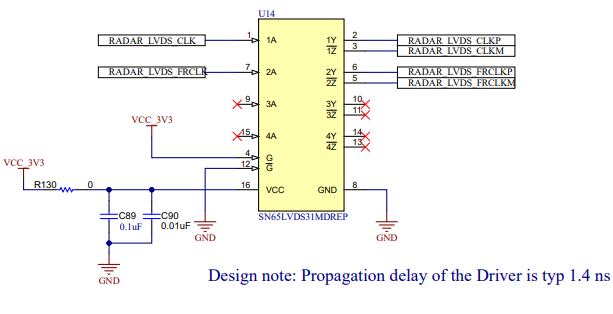

xWRL1432BOOST-BSD DCA1000 时钟和控制线 CMOS/LVDS 转换图 2-26 DCA1000 时钟和控制线 CMOS/LVDS 转换
