3.1.11.1 写入参数

表 3-12 介绍了写入参数。

表 3-12 写入参数
参数字节说明
字节 1TPG 图形选择
字节 2前景和背景颜色（请参阅表 3-15）
字节 3参数 1（请参阅表 3-16）
字节 4参数 2（请参阅表 3-16）
字节 5参数 3（请参阅表 3-16）
字节 6参数 4（请参阅表 3-16）
表 3-13 字节 1 写入参数
MSB字节 1LSB
b7b6b5b4b3b2b1b0
b(7)

测试图案边框：

  • 00h：禁用
  • 01h：启用

b(6:4)保留
b(3:0)左侧图形选择：
  • 00h：纯色域
  • 01h：固定步长水平斜坡
  • 02h：固定步长垂直斜坡
  • 03h：水平线
  • 04h：对角线
  • 05h：垂直线
  • 06h：水平网格和垂直网格
  • 07h：棋盘格
  • 08h：色条
  • 09h-0Fh：保留
表 3-14 字节 2 写入参数
MSB字节 2LSB
b7b6b5b4b3b2b1b0
b(7)

保留

b(6:4)前景颜色：
  • 0h：黑色
  • 1h：红色
  • 2h：绿色
  • 3h：蓝色
  • 4h：青色
  • 5h：品红色
  • 6h：黄色
  • 7h：白色
b(3)保留
b(2:0)背景颜色：
  • 0h：黑色
  • 1h：红色
  • 2h：绿色
  • 3h：蓝色
  • 4h：青色
  • 5h：品红色
  • 6h：黄色
  • 7h：白色
表 3-15 前景和背景颜色使用
图形字节 2
前景颜色背景颜色
纯色域是否
固定步长水平斜坡是否
固定步长垂直斜坡是否
水平线是是
垂直线是是
对角线是是
网格线是是
棋盘格是是
色条否否
表 3-16 参数 1-4 的说明和位分配
图形字节 6（参数 4）字节 5（参数 3）字节 4（参数 2）字节 3（参数 1）
说明位说明位说明位说明位
纯色域不适用不适用不适用不适用
固定步长水平斜坡不适用不适用最终值8起始值8
固定步长垂直斜坡不适用不适用最终值8起始值8
水平线不适用不适用背景线宽8前景线宽8
垂直线不适用不适用背景线宽8前景线宽8
对角线不适用不适用垂直间距8水平间距8
网格线垂直背景线宽8垂直前景线宽8水平背景线宽8水平前景线宽8
棋盘格垂直棋盘格数量3垂直棋盘格数量8水平棋盘格数量3水平棋盘格数量8
色条不适用不适用不适用不适用

此命令与写入输入源选择 命令结合使用。此命令指定当写入输入源选择 命令选择测试图形发生器作为图像源时要显示的测试图形。控制器会保留此命令的设置，直到使用此命令进行了更改。每次选择测试图形发生器时，这些设置都会自动应用。

批处理文件在闪存中创建和存储，并用于调用预定义测试图形的设置。

测试图形以显示 (DMD) 的分辨率创建，通过写入图像裁剪 命令修改，并以写入显示尺寸 命令指定的分辨率显示。

测试图形以 60Hz 的默认帧速率显示。

测试图形边框选择 会在指定的测试图形周围创建单个像素高宽的白色边框。

用户必须查看写入输入源选择 命令的注释，了解源代码相关命令的概念。此概念确定系统何时执行源相关命令。此命令是一个源相关命令。

当不使用前景或背景颜色时，这些位值会被忽略（请参阅表 3-15）。如果不使用前景和背景颜色，或者不使用参数字节（字节 3 至 6），则不得发送该字节。表 3-17 显示了根据指定图形所需的字节数量。

表 3-17 根据图形选择而需要的字节数量
指定的图形所需的字节数
纯色域2
固定步长水平斜坡4
固定步长垂直斜坡4
水平线4
垂直线4
对角线4
网格线6
棋盘格 7
色条1

正如表 3-15 中所述，纯色域图形的颜色使用前景颜色来指定。图 3-1 展示了一个纯色域图形示例。

GUID-B8856EB5-D636-4CA8-9AE2-3BF087CE51E0-low.gif图 3-1 纯色域测试图形示例（红色）

正如表 3-15 中所述，固定步长水平斜坡图形的颜色使用前景颜色来指定。正如表 3-16 中所述，用户指定了斜坡的起始值和终止值。对于此图形，系统会自动根据显示 (DMD) 的起始值和终止值以及尺寸来确定步长。最小起始值为 0，最大终止值为 255，起始值必须始终小于终止值。例如，如果起始值为 0，终止值为 255，并且 DMD 分辨率为 1280 宽，则步长为 5（1280 像素/256 值 = 5）。因此，从 0 到 255 的每个灰色阴影值都具有 5 个像素的步长（这样每个步长都包含 5 列具有相同灰度值的像素）。对于起始值和终止值之间的每个步长，灰度值始终以 1 递增。图 3-2 展示了一个固定步长水平斜坡图形示例。

GUID-A58A4AA7-1E2D-4495-88DC-3A1118A86638-low.gif图 3-2 固定步长水平斜坡测试图形示例

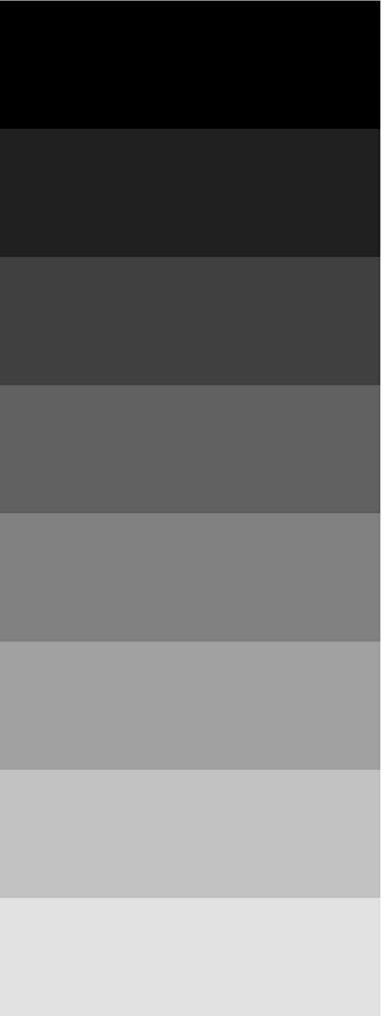

正如表 3-15 中所述，固定步长垂直斜坡图形的颜色使用前景颜色来指定。正如表 3-16 中所述，用户指定了斜坡的起始值和终止值。对于此图形，系统会自动根据显示 (DMD) 的起始值和终止值以及尺寸来确定步长。最小起始值为 0，最大终止值为 255，起始值必须始终小于终止值。例如，如果起始值为 0，终止值为 255，并且 DMD 分辨率为 768 高，那么步长为 3（768 像素/256 值 = 3）。因此，从 0 到 255 的每个值都具有 3 个像素的步长（这样每个步长都包含 3 行具有相同灰度值的像素）。对于起始值和终止值之间的每个步长，灰度值始终以 1 递增。图 3-3 展示了一个固定步长垂直斜坡图形示例。

GUID-4A51E380-0D8C-4A3E-8F54-B15ADA858273-low.gif图 3-3 固定步长垂直斜坡测试图形示例

正如表 3-15 中所述，水平线图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于水平线，背景颜色用于线条之间的空间。正如表 3-16 中所述，用户指定了前景线宽和背景线宽。用户必须确定每个分辨率显示的线条间距。例如，如果前景线宽为 1，并且背景线宽为 9，则每十行存在一条单像素水平线。图 3-4 展示了一个水平线图形示例。

GUID-6B745FDE-79AB-43EE-B9DC-C93A4151E4C0-low.gif图 3-4 水平线测试图形示例

正如表 3-15 中所述，垂直线图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于垂直线，背景颜色用于线条之间的空间。正如表 3-16 中所述，用户指定了前景线宽和背景线宽。用户必须确定每个分辨率显示的线条间距。例如，如果前景线宽为 1，并且背景线宽为 9，则每十行存在一条单像素垂直线。图 3-5 展示了一个垂直线图形示例。

GUID-70443463-5BD1-49E7-8D65-AB6A10FA65B1-low.gif图 3-5 垂直线测试图形示例

正如表 3-15 中所述，对角线图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于对角线，背景颜色用于线条之间的空间。正如表 3-16 中所述，用户指定了水平线间距和垂直线间距。线宽始终为一个像素。用户负责确定每个分辨率显示的线条间距。水平线间距和垂直线间距都必须使用相同的值，并仅限为 3、7、15、31、63、127 和 255。无效值会导致通信错误（无效命令参数）。图 3-6 展示了一个对角线图形示例。

GUID-C346F9DE-DBFD-4CC4-B347-8228787A9012-low.gif图 3-6 对角线测试图形示例

正如表 3-15 中所述，网格线图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于网格线，背景颜色用于线条之间的空间。正如表 3-16 中所述，用户指定了水平前景和背景线宽，以及垂直前景和背景线宽。用户负责确定每个分辨率显示的线条间距。例如，如果水平前景线宽为 1，并且背景线宽为 9，则每十行存在一条单像素水平线。如果垂直前景线宽为 1，并且背景线宽为 9，则每十行存在一条单像素垂直线。图 3-7 展示了一个网格线图形示例。

GUID-BE15DAC6-01BE-4EC7-96A7-369D9F4FE945-low.gif图 3-7 网格线测试图形示例

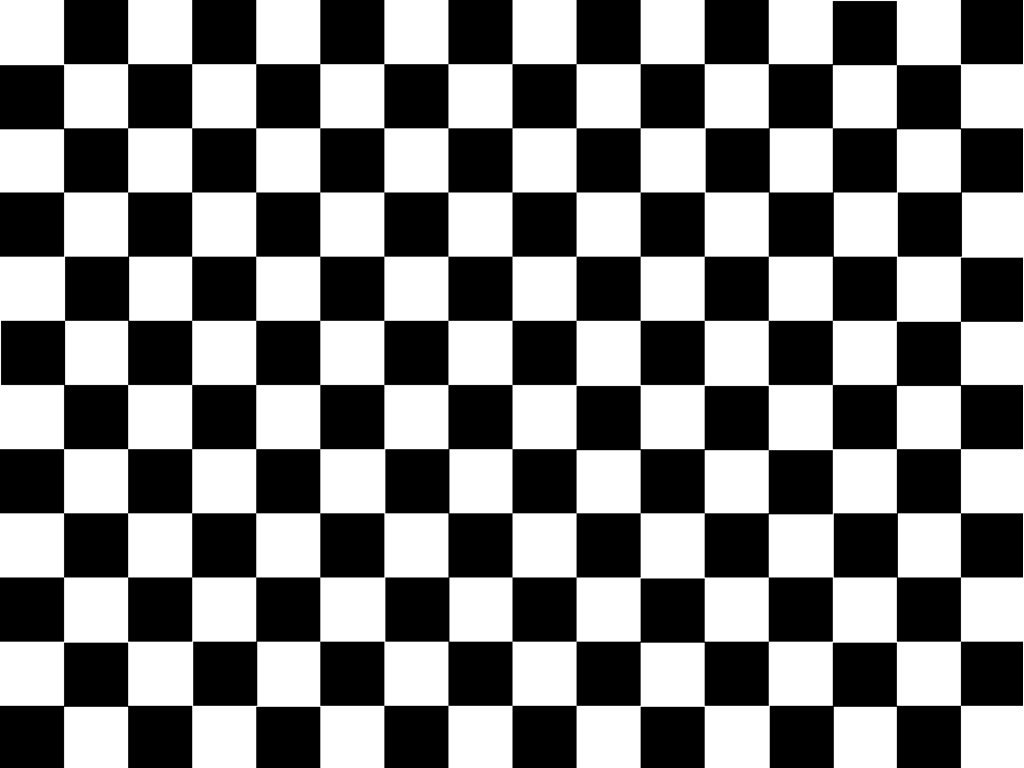

正如表 3-15 中所述，棋盘图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于其中一些棋盘格，而背景颜色用于交错的棋盘格。正如表 3-16 中所述，用户指定了水平棋盘格数量和垂直棋盘格数量。对于此图形，系统会自动根据棋盘格数量和显示 (DMD) 尺寸来确定每个方向上的棋盘格尺寸。例如，如果水平棋盘格数量为 4，垂直棋盘格数量为 4，并且 DMD 分辨率为 1280x720，则水平棋盘格尺寸为 320 像素，而垂直棋盘格尺寸为 180 像素（1280 像素/4 棋盘格 = 320 像素：720 像素/4 棋盘格 = 180 像素）。图 3-8 展示了一个棋盘图形（16 × 12 个棋盘格）示例。

GUID-D4A7C934-6C04-41D6-B054-4EFE6E73A79E-low.gif图 3-8 棋盘测试图形示例

正如表 3-15 和表 3-16 中所述，用户未针对色条测试图形进行编程。此图形由八个垂直色条组成：白色、黄色、青色、绿色、品红色、红色、蓝色和黑色。对于此图形，系统会自动根据显示 (DMD) 的尺寸来确定每个色条的宽度。图 3-9 展示了一个色条图形示例。

GUID-1BCC8DEA-38AF-4660-AE8C-4936B176B002-low.gif图 3-9 色条测试图形示例
