3.1.16.1 写入参数

表 3-26 介绍了写入参数。

表 3-26 写入参数
MSB 字节 1 LSB
b7 b6 b5 b4 b3 b2 b1 b0
参数字节
b(7:3) 保留
b(2) 短轴图像翻转：
  • 0：图像未翻转。
  • 1：图像已翻转。
b(1) 长轴图像翻转：
  • 0：图像未翻转。
  • 1：图像已翻转。
b(0)

图像旋转（仅适用于竖排源）：

  • 0：不旋转
  • 1：反向旋转 90°

图 3-11 显示了竖排源的不旋转和旋转的结果。如果竖排图像不旋转，则它会居中显示并用黑条填充。

GUID-32129FAA-DCE4-429C-A005-207A622206B0-low.gif图 3-11 竖排源的旋转和不旋转

横排图像通常不得旋转，但系统允许旋转，因为它可能适合某些情况或配置。用户负责确定结果是否可接受。

图像旋转可以在梯形校正启用期间使用；不过，它可能并不适用于所有情况或配置。用户负责确定结果是否可接受。

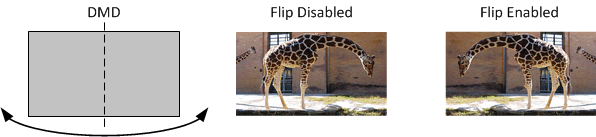

GUID-059C6B55-3C8C-4415-8687-6FC4F0F98BFA-low.gif图 3-12 长轴翻转

图 3-13 显示了短轴翻转。

GUID-B7A97855-3631-4E32-8070-37BC5172E6B0-low.gif图 3-13 短轴翻转
