5.6 交流纹波电压



图 5-13 VDDAC=240mV，VEEAC=100mV，IVDD=68mA，IVEE=30mA（顶部：VDD-VEE，100mV/div，底部：COM-VEE，50mV/div），时间 = 100ms/div


图 5-14 交流纹波：VIN=12V，IVDD=68mA，IVEE=30mA（顶部：VDD-VEE，100mV/div，底部：COM-VEE，50mV/div)，时间 = 100µs/div

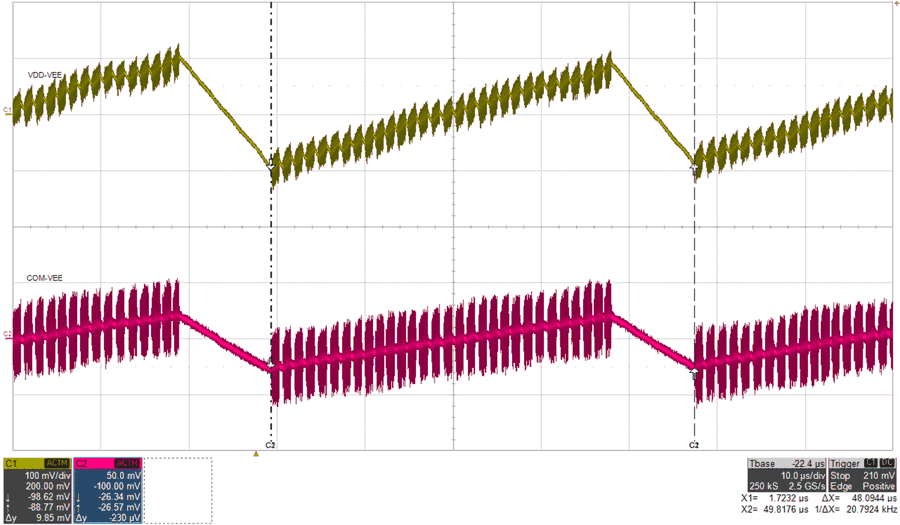

图 5-15 交流纹波：VIN=12V，IVDD=68mA，IVEE=30mA，FMOD=20.8kHz（顶部：VDD-VEE，100mV/div，底部：COM-VEE，50mV/div)，时间 = 10µs/div


图 5-16 交流纹波：VIN=12V，IVDD=68mA，FSW(PRI)=15.24kHz（VDD-VEE，50mV/div，缩放：VDD-VEE，10mV/div），时间 = 5µs/div，time_zoom=50ns/div


图 5-17 交流纹波：VIN=12V，IVDD=68mA，FBURST=1MHz（VDD-VEE，50mV/div，缩放：VDD-VEE，10mV/div），时间 = 5µs/div，time_zoom=200ns/div
