5.11 热性能

如图 5-28 所示，满载 EVM 运行可能导致 U1 封装温度非常高。在满载运行期间探测或操作 EVM 时，请小心不要触碰 U1 外壳。

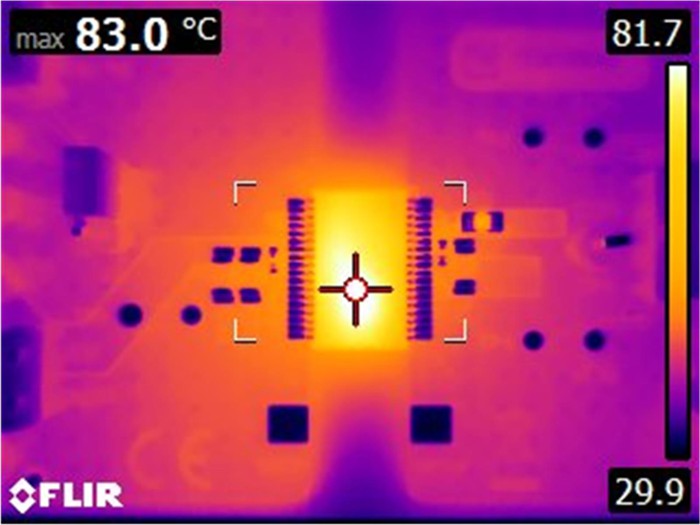

VIN = 12V VDD = 22.11 V IVDD = 68.7 mA
VCOM = 4.04 V ICOM = 0mA POUT = 1.52W
TRISE = 60°C（请参阅方程式 1）
图 5-27 VIN=12V，IVDD-VEE=68.7mA，1.52W

GUID-20230203-SS0I-1M70-ZR3T-HSP4MVDXZ4DJ-low.svg

图 5-28 功率损耗和外壳温度与输入电压间的关系，TA=23°C，1.52W
方程式 1. T R I S E = 83 ° C - 23 ° C = 60 ° C

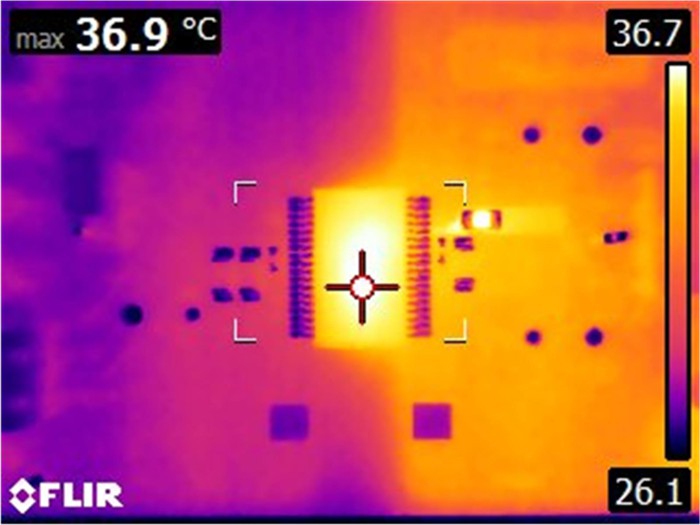

VIN = 12V VDD = 22.21 V IVDD = 0 mA
VCOM = 4.04 V ICOM = 0mA POUT = 0W
TRISE = 13.9°C（请参阅方程式 2）
图 5-29 VIN=12V，IVDD-VEE=0mA，POUT=0W

GUID-20230203-SS0I-NGGV-QN4L-RJ26MTXFNWB3-low.svg

图 5-30 功率损耗和外壳温度与输入电压间的关系，TA=23°C，0W
方程式 2. T R I S E = 36.9 ° C - 23 ° C = 13.9 ° C
