组装和印刷电路板 (PCB) 层

UCC14141EVM-068 采用四层 FR4 PCB 设计,所有四层均敷有 2 盎司铜。EVM PCB 展示了接地层和包覆拼接过孔在屏蔽和改善 EMI 性能方面的重要用途。对于汽车牵引逆变器等更高密度的 PCB,PCB 可以包含几个额外的信号层,也可以尽可能采用类似的设计方法。

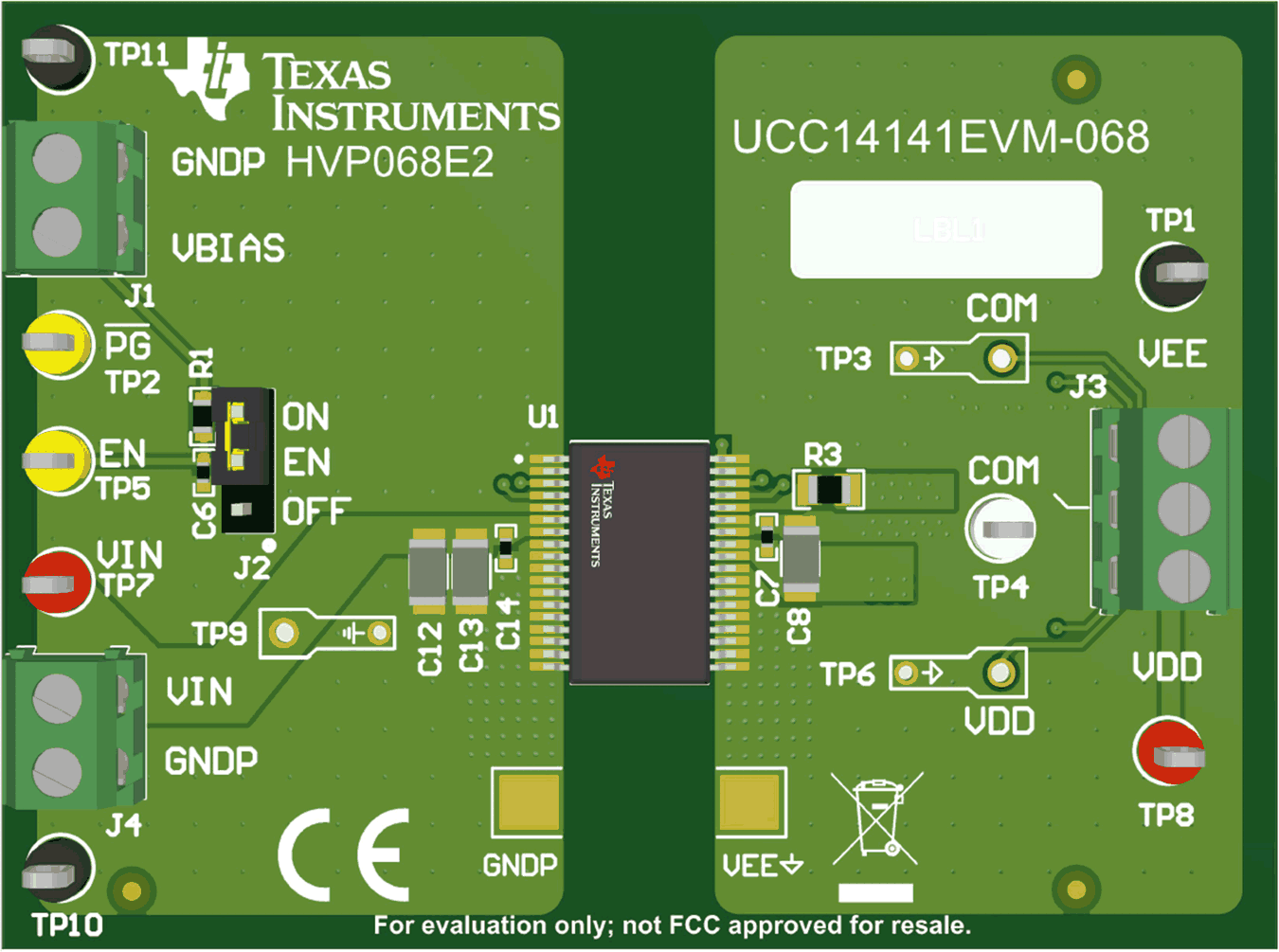

图 6-1 UCC14141EVM-068,经全面组装的 3D 顶视图

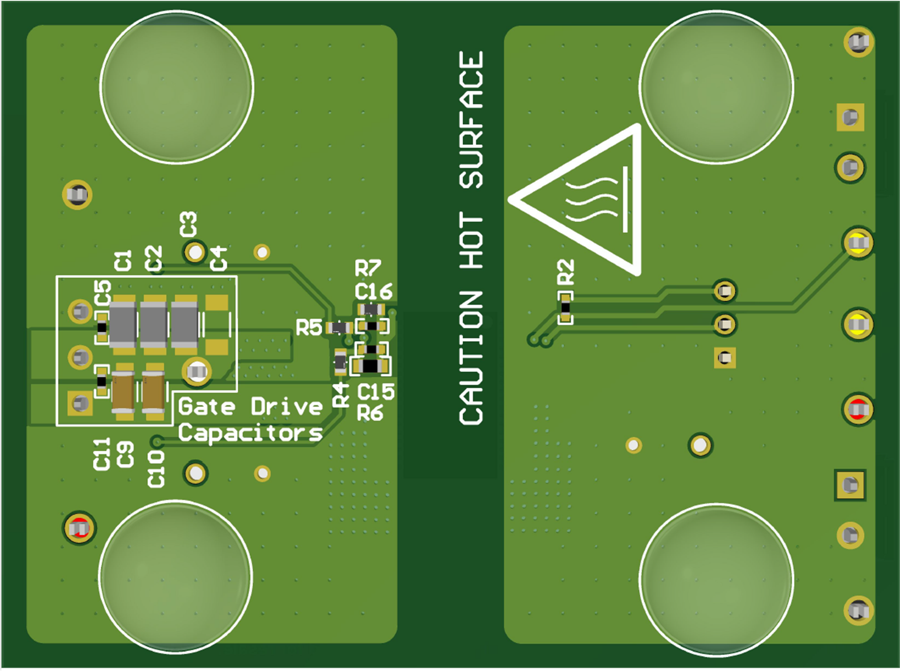

图 6-2 UCC14141EVM-068,经全面组装的 3D 底视图

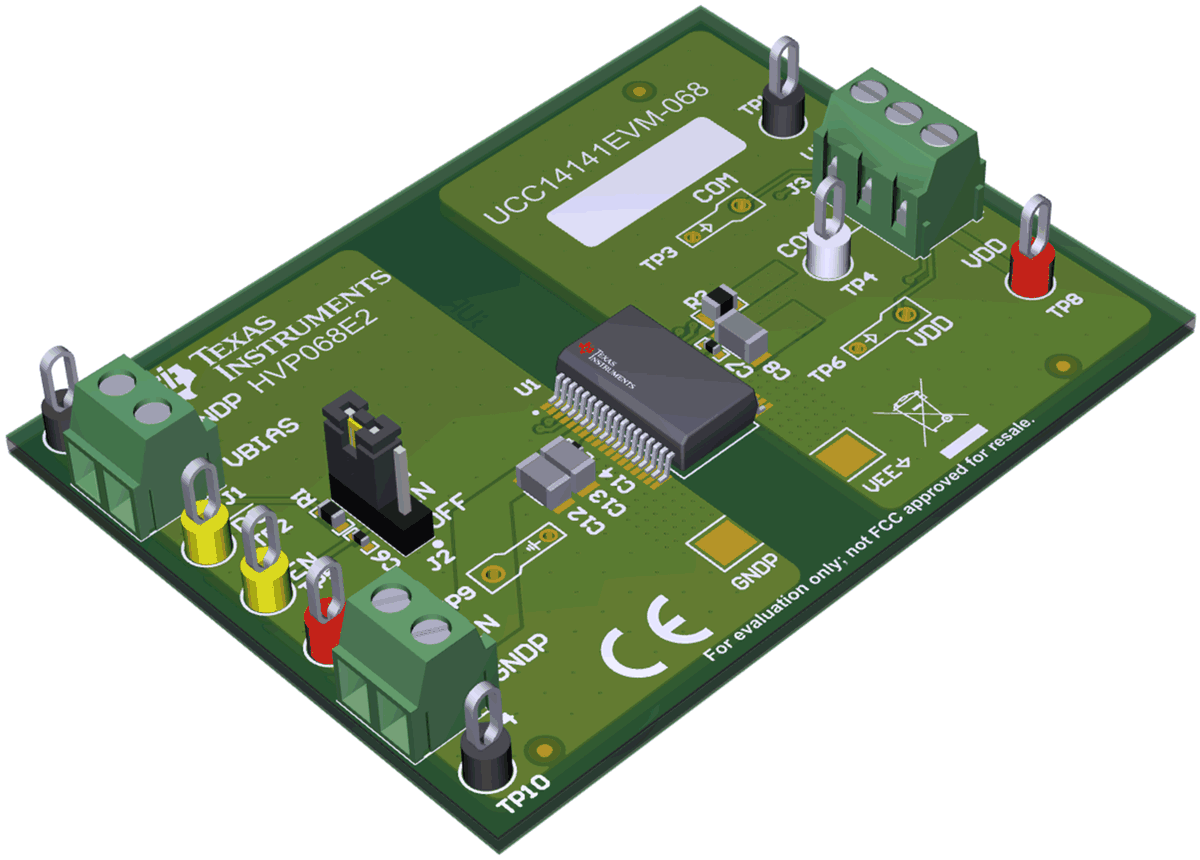

图 6-3 UCC14141EVM-068,3D 角度视图

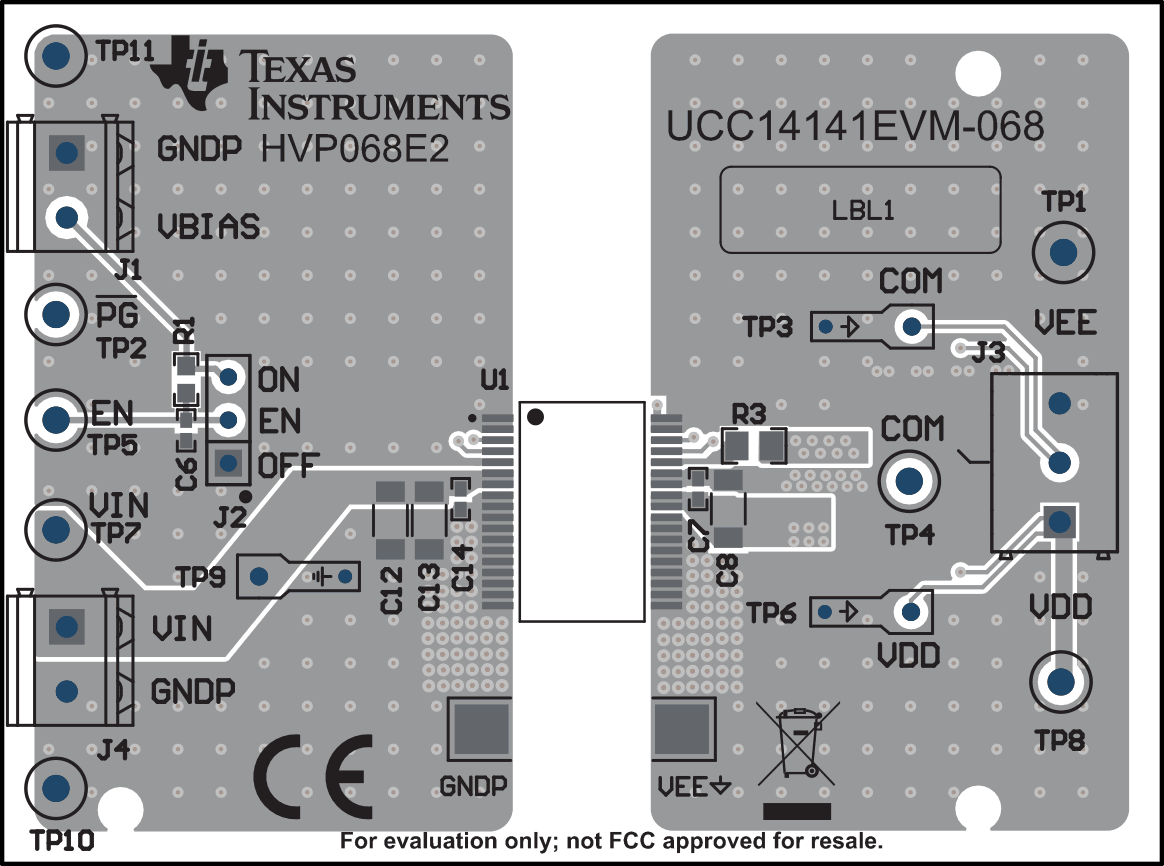

图 6-4 UCC14141EVM-068,PCB 顶层,组装


图 6-5 UCC14141EVM-068,GND 第 2 层(与第 3 层相同)


图 6-6 UCC14141EVM-068,GND 第 3 层(与第 2 层相同)

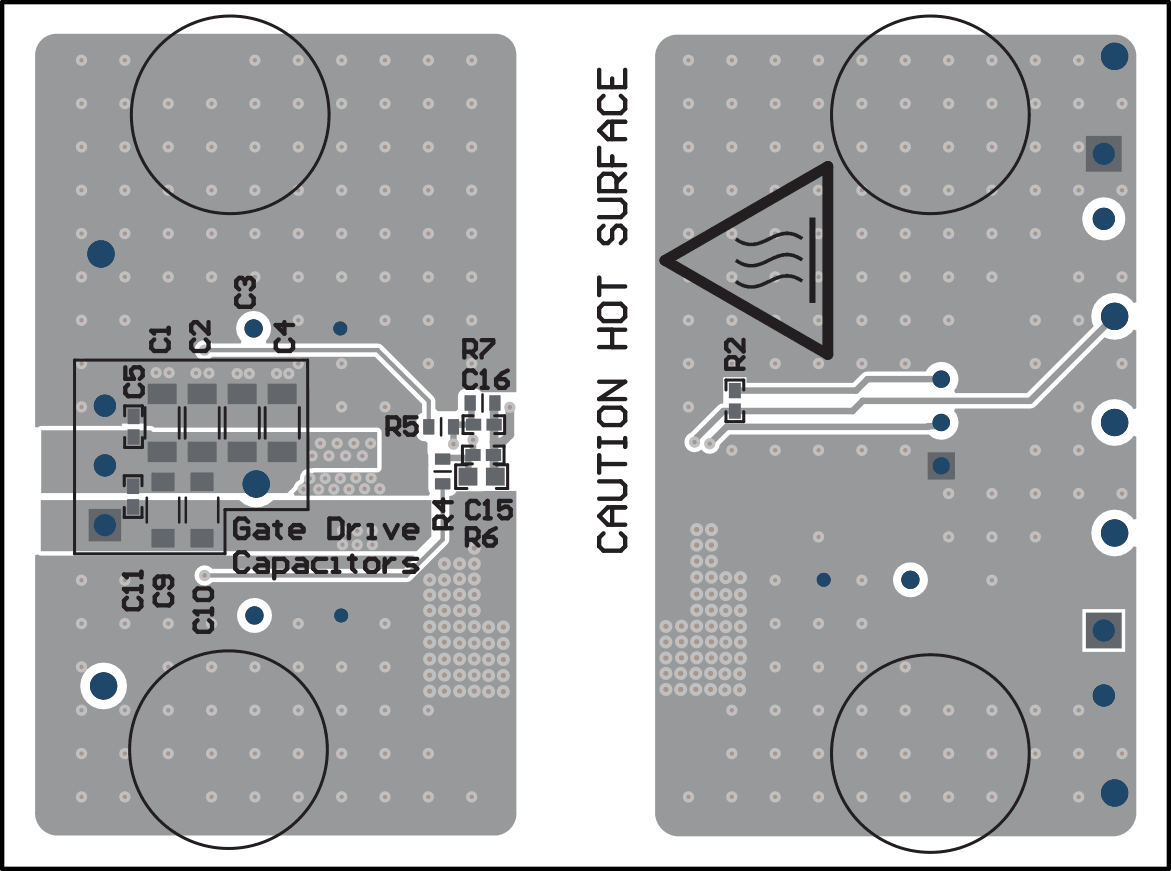

图 6-7 UCC14141EVM-068,PCB 底层,组装(镜像视图)
