2.4 使用自主模式的基本测试设置

TPS23882B1 支持自主模式，这意味着它可以在没有任何主机控制的情况下运行。在上电期间，该器件会测量 AUTO 引脚上的电阻，并根据子板 J5 上的跳线配置进行预配置。所有端口均配置为相同的功率级别。由于主板上的硬件配置，所有 2 线对端口均可与 PD 进行互操作。TPS23882B1EVM-008 上只有 2P-15W 和 2P-30W 是有效的选择，因为其他电阻器未组装。

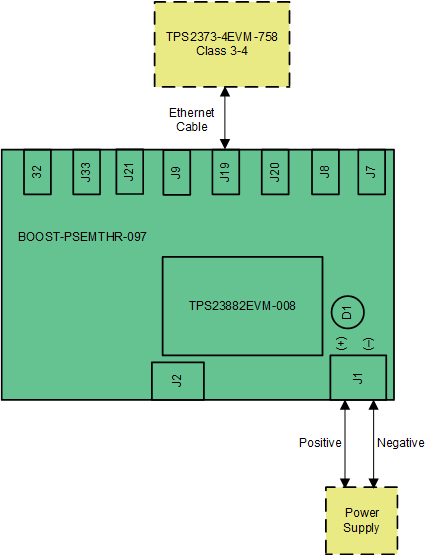

要使用自主模式进行测试，请在 J5 的引脚上安装一根与所需功率水平相对应的跳线，并在未连接 USB2ANY 或 MSP-EXP430FR5969 的情况下为电路板供电。图 2-1 显示了使用自主模式的基本设置。

GUID-D4D294EC-ADF7-43EB-A271-BA2A0447D892-low.gif图 2-1 使用自主模式的基本设置

如果使用子板 J5 上的跳线为 EVM 供电，器件将在选定的功率级别下自动进入自主模式。如果所选功率级别发生变化，则必须对 EVM 进行下电上电才能使更改生效。

表 2-2 AUTO 引脚编程
AUTO 引脚自主模式配置产生的配置寄存器
寄存器 0x12h寄存器 0x14h寄存器 0x29h
断开/悬空禁用0x00h0x00h0x00h
124kΩ2 线对 15W0xFFh0xFFh0x00h
62kΩ2 线对 30W0xFFh0xFFh0x33h
