5.6 交流纹波电压

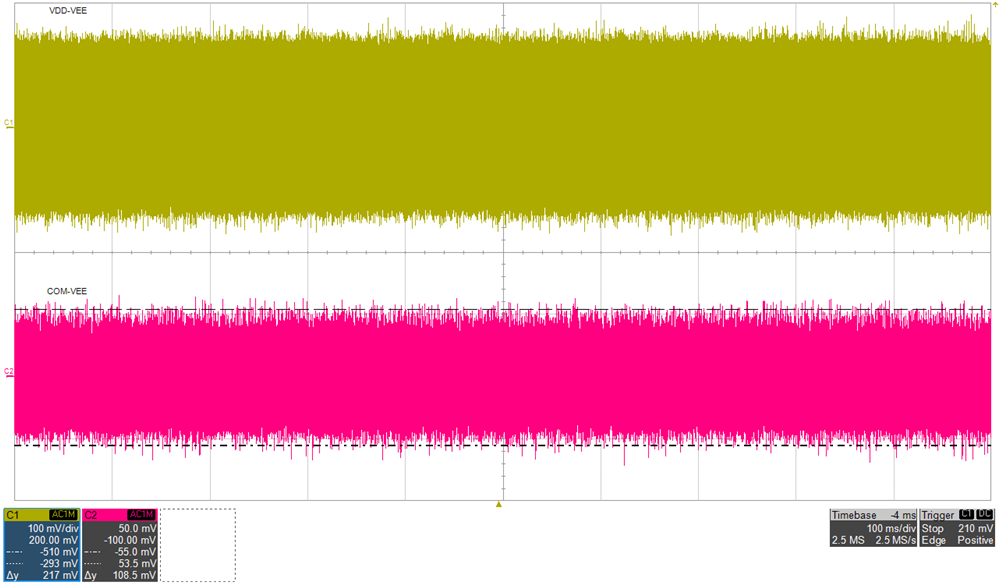

顶部：VDD-VEE，100mV/div， 底部：COM-VEE，50mV/div， 时间 = 100ms/div
图 5-11 VDDAC = 300mV，VEEAC = 108mV，IVDD = 80mA，IVEE = 10mA
顶部：VDD-VEE，100mV/div， 底部：COM-VEE，50mV/div， 时间 = 200µs/div
图 5-12 交流纹波：VIN = 24V，IVDD = 80mA，IVEE = 10mA，FSSM = 5kHz

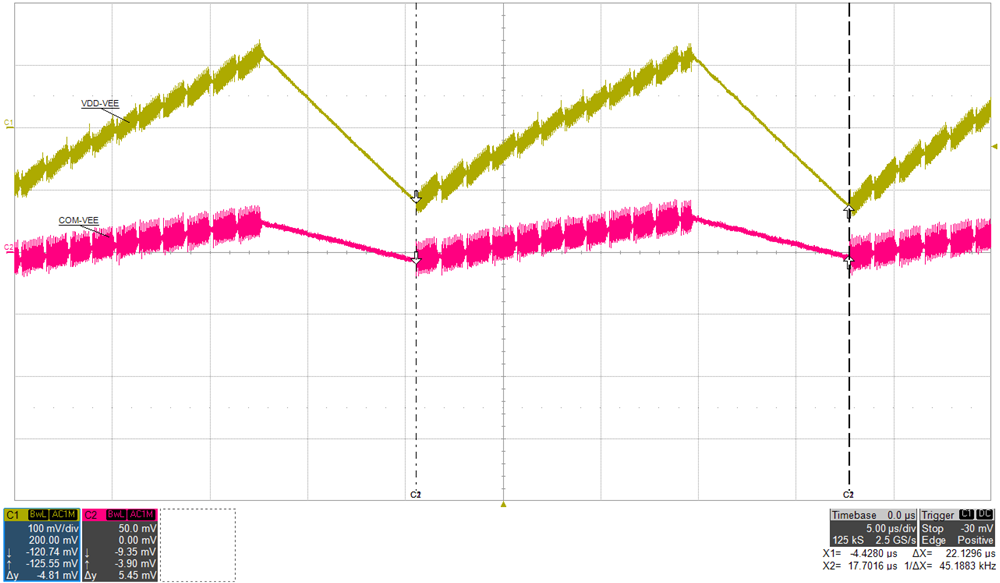

顶部：VDD-VEE，100mV/div， 底部：COM-VEE，50mV/div， 时间 = 5µs/div
图 5-13 交流纹波：VIN = 24V，IVDD = 80mA，IVEE = 10mA，FMOD = 45kHz
（VDD-VEE，50mV/div， 时间 = 5µs/div，
缩放：VDD-VEE，5mV/div， time_zoom = 50ns/div

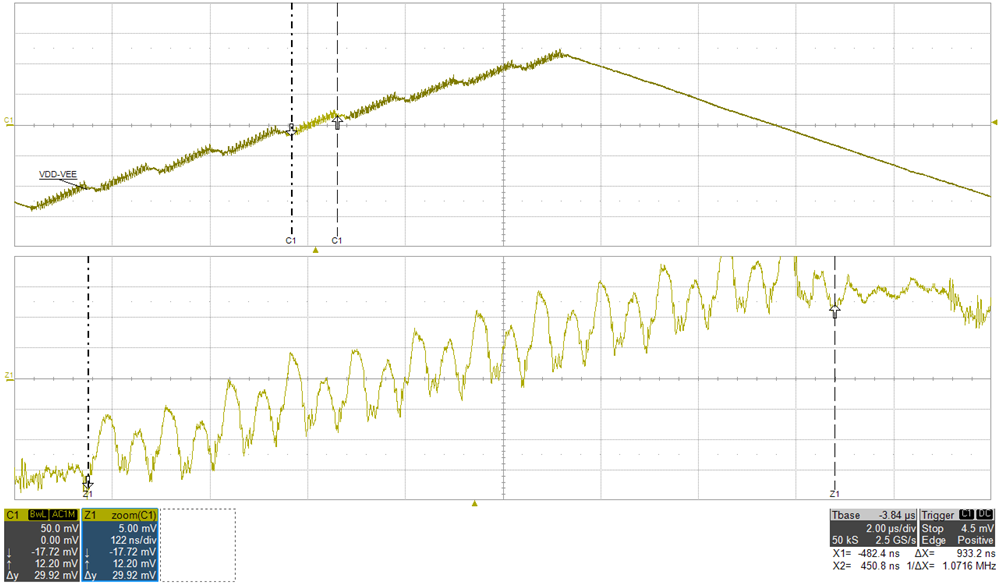

图 5-14 交流纹波：VIN = 24V，IVDD = 80mA，FSW(PRI) = 12.95kHz，
（VDD-VEE，50mV/div， 时间 = 5µs/div，
缩放：VDD-VEE，5mV/div， time_zoom = 122ns/div
图 5-15 交流纹波：VIN = 24V，IVDD = 80mA，FBURST = 1MHz，
