5.9.2 输出 OVP

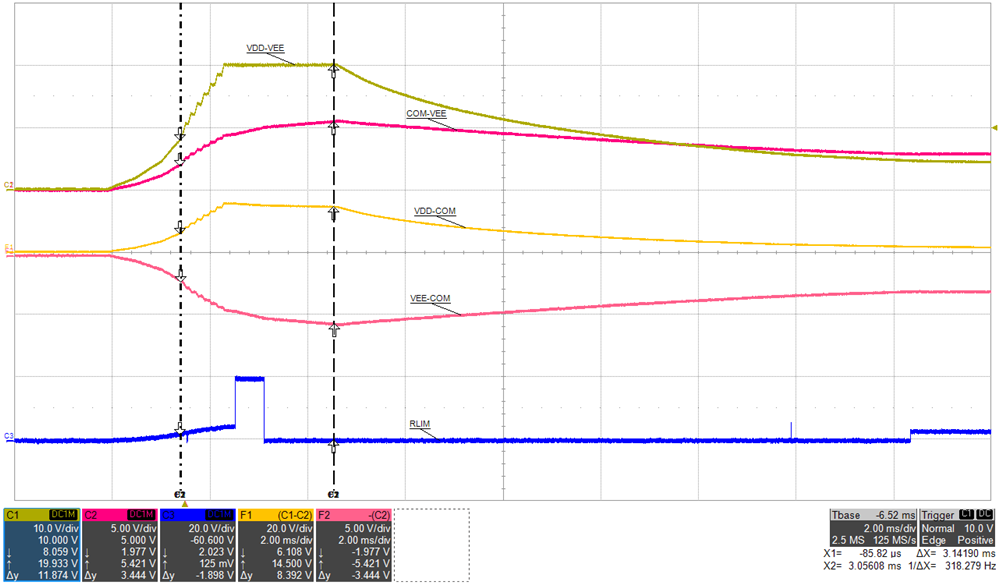

图 5-21 显示了启动时偏置负载不匹配（即 VDD-COM 上的负载大于 VEE-COM 上的负载）产生的影响。在 VEE-COM 空载时，向 VDD-COM 施加 910Ω (247mW) 的固定电阻负载。按照预期，VDD-VEE 调节为 20V，VDD-COM 的测量值为 14.5V（目标值为 15V），而 VEE-COM 的测量值为 5.5V（目标值为 5V）。VEE-COM 由 FBVEE 直接监测，并且已经超过设定目标值的 110%，无论 16ms 看门狗计时器如何，都会触发 OVP 并立即锁存两个输出。当 FBVEE 检测到稳定电压超过设定的目标值时，RLIM 在内部切换为 VEE，从电容器中点 COM 接头灌入电流。如图 5-21 中所示，在激活时，输出锁存到受保护状态。必须对 EN 或 VIN 进行下电上电操作，以便清除 OVP 故障并尝试重新启动模块。
| 顶部：VDD-VEE，10V/div， | mid3：VEE-COM，5V/div， |
| mid1：COM-VEE，5V/div， | 底部：RLIM，20V/div， |
| mid2：VDD-COM，20V/div， | 时间 = 2ms/div |
图 5-22 显示，向 VDD-COM 施加了与图 5-21 相同的 910Ω (247mW) 固定电阻负载，但 VEE-COM 上的负载已从 0mW 增加到 53mW。调节两个输出后，在内部连接 RLIM 并保持在 VEE，从 COM 灌入电流，尝试补偿稳态运行期间出现的额外负载不平衡。
| 顶部：VDD-VEE，10V/div， | mid3：VEE-COM，5V/div， |
| mid1：COM-VEE，5V/div， | 底部：RLIM，20V/div）， |
| mid2：VDD-COM，20V/div， | 时间 = 2ms/div |
