5.9.1 输出 UVLO

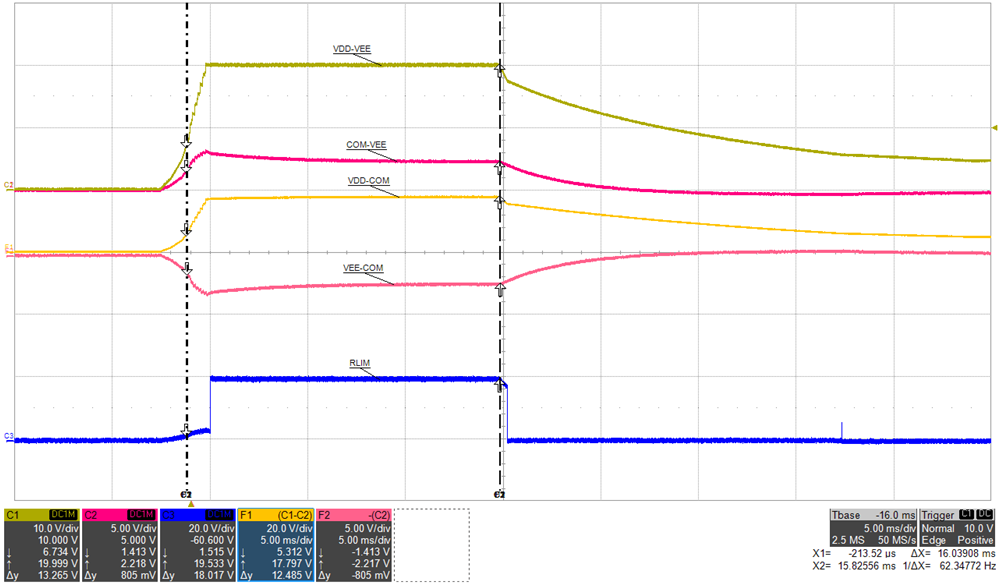

图 5-21 显示了启动时偏置负载不匹配（即 VEE-COM 上的负载大于 VEE-COM 上的负载）产生的影响。在 VDD-COM 空载时，向 VEE-COM 施加 340Ω (73mW) 的固定电阻负载。按照预期，VDD-VEE 调节为 20V，但 VDD-COM 的测量值为 17.8V（目标值为 15V），VEE-COM 的测量值为 2.2V（目标值为 5V）。由于 VDD-COM 不是通过反馈直接监测，因此即使测得的电压比目标值高 18%，也不会触发过压保护 (OVP)。此外，由于 VEE-COM 过载，稳压电压仅达到 2.2V，比目标设定值 5V 低 56%，因此会触发 VEE-COM UVLO。RLIM 在内部切换至 VDD (20V)，并尝试通过将电流拉入电容器中点 COM 接头来克服不平衡。在 16ms（这是内部看门狗计时器定义的最大允许软启动时间）之前，FBVDD 和 FBVEE 必须都在其目标设定值的 90% 至 110% 之间。启用 16ms 看门狗计时器 UVLO 故障保护功能，以便保护 UCC14240-Q1 免受输出短路或软过载情况的影响。触发 UVLO 故障后，RLIM 会在内部切换到 VEE，从而帮助对输出进行放电。如图 5-21 中所示，在激活时，输出锁存到受保护状态。必须对 EN 或 VIN 进行下电上电操作，以便清除 UVLO 故障并尝试重新启动模块。
| 顶部：VDD-VEE，10V/div， | mid3：VEE-COM，5V/div， |
| mid1：COM-VEE，5V/div， | 底部：RLIM，20V/div， |
| mid2：VDD-COM，20V/div， | 时间 = 5ms/div |
